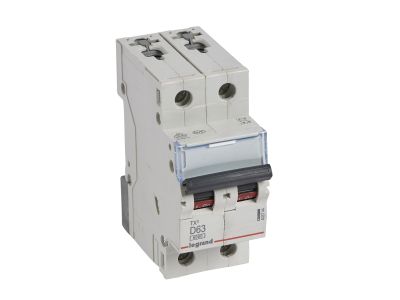

Wyłącznik nadprądowy S302 2P D 63A 6kA serii TX3 | 403744 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 serii TX3 (symbol 403744) to dwubiegunowy wyłącznik o charakterystyce D i prądzie znamionowym 63 A. Zajmuje 2 moduły (17,5 mm) na szynie TH35, co pozwala na oszczędność miejsca w rozdzielnicy. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (IEC 60898-1) i 10 kA (IEC 60947-2) zapewnia skuteczną ochronę przed zwarciami w sieci 230/400 V~.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przed przeciążeniem.
• Charakterystyka D: zapewnia wyzwalanie przy wysokich prądach rozruchowych, idealna do odbiorników indukcyjnych, takich jak silniki i transformatory.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): gwarantuje skuteczne przerywanie zwarć w różnych warunkach sieciowych.
• Szerokość 2 moduły (17,5 mm): oszczędza miejsce w rozdzielnicy modułowej, ułatwiając rozbudowę instalacji.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: rozszerza funkcjonalność i umożliwia zdalne sterowanie oraz sygnalizację stanu.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z normami IEC 60898-1 oraz IEC 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Wyłącznik nadprądowy S302 znajduje zastosowanie w ochronie obwodów przed skutkami przeciążeń i zwarć, szczególnie tam, gdzie wymagana jest charakterystyka D.

• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Zabezpieczenie silników elektrycznych, transformatorów i innych odbiorników o dużym prądzie rozruchowym.
• Stosowany w instalacjach przemysłowych i komercyjnych w obwodach o znacznym obciążeniu.
• Montaż w systemach automatyki i sterowania jako zabezpieczenie obwodów siłowych.

Wskazówki Montażowe

Przed przystąpieniem do montażu należy bezwzględnie odłączyć napięcie. Instalację powinien wykonywać wykwalifikowany personel z uprawnieniami SEP. Wyłącznik montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 63 A. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa tego wyłącznika? Wynosi 6 kA według normy IEC 60898-1 oraz 10 kA według IEC 60947-2.
• Czy można podłączyć do niego blok różnicowoprądowy? Nie, wyłącznik nie umożliwia bezpośredniego przyłączenia bloków różnicowoprądowych.
• Jaką szerokość modułową ma wyłącznik? Zajmuje 2 moduły (17,5 mm) na szynie TH35.
