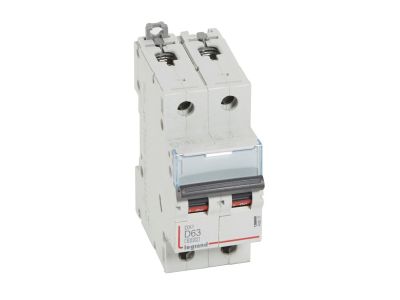

Wyłącznik nadprądowy S302 2P D 63A 6kA serii DX3 | 408037 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 serii DX3 (symbol 408037) to dwubiegunowy aparat o charakterystyce D i prądzie znamionowym 63 A, zaprojektowany do ochrony obwodów przed przeciążeniami i zwarciami. Jego znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A wg IEC/EN 60898-1 oraz 10 kA wg IEC/EN 60947-2, co zapewnia skuteczne wyłączenie nawet w trudnych warunkach zwarciowych. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy, a czarna dźwignia ułatwia szybką identyfikację stanu pracy.

• Charakterystyka D: Zabezpiecza obwody z odbiornikami o wysokim prądzie rozruchowym (silniki, transformatory, kondensatory) bez ryzyka zbędnych wyłączeń podczas rozruchu.
• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów.
• Zwarciowa zdolność łączeniowa 6 kA / 10 kA: Gwarantuje niezawodne wyłączenie prądów zwarciowych zgodnie z wymaganiami norm IEC/EN 60898-1 oraz IEC/EN 60947-2.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych, ułatwiający rozbudowę instalacji.
• Kompatybilność z systemem HX3 i modułami DX3: Możliwość przyłączania szyn grzebieniowych oraz wyposażenia w styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe, co zwiększa elastyczność i funkcjonalność rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S302 spełnia wymagania norm IEC/EN 60898-1 (zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (10 kA). Posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa instalacji niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy S302 z charakterystyką D przeznaczony jest do ochrony i sterowania obwodami elektrycznymi w instalacjach przemysłowych, komercyjnych oraz budynkach mieszkalnych – szczególnie tam, gdzie występują odbiorniki o dużych prądach rozruchowych.

• Ochrona obwodów zasilających silniki elektryczne, sprężarki, pompy i wentylatory.
• Zabezpieczenie linii zasilających transformatory, prostowniki i kondensatory.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako wyłącznik nadprądowy dla odbiorników o znacznym obciążeniu.
• Współpraca z blokami różnicowoprądowymi serii DX3 w celu zapewnienia kompleksowego zabezpieczenia przeciwporażeniowego.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S302 powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na standardowej szynie TH35 w rozdzielnicy modułowej. Przekroje przewodów dobrać zgodnie z obowiązującymi normami, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dozwolone jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Jaka jest różnica między charakterystyką D a B lub C? Charakterystyka D ma najwyższą odporność na chwilowe przeciążenia – wyłącza dopiero przy prądzie 10–20 razy większym od prądu znamionowego. Stosuje się ją do ochrony obwodów z silnikami i transformatorami o wysokim prądzie rozruchowym.
• Czy można do tego wyłącznika dołączyć moduł różnicowoprądowy? Tak, wyłącznik S302 umożliwia przyłączanie bloków różnicowoprądowych z serii DX3, co pozwala na stworzenie kompaktowego zabezpieczenia przeciwporażeniowego i przeciążeniowego w jednej szynie.
• Jaka jest szerokość modułu i czy pasuje do standardowej rozdzielnicy? Szerokość wynosi 2 moduły (35 mm), co jest standardem dla aparatury modułowej montowanej na szynie TH35. Pasuje do wszystkich rozdzielnic dedykowanych do tego typu urządzeń.
