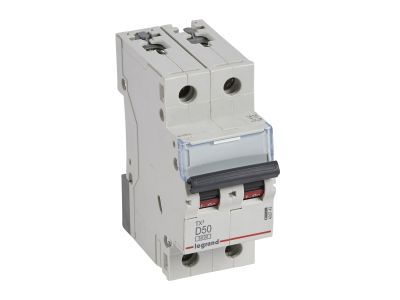

Wyłącznik nadprądowy S302 2P D 50A 6kA serii TX3 | 403743 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 2P D 50A 6kA serii TX3 (symbol 403743) to dwubiegunowy wyłącznik o charakterystyce D, przeznaczony do zabezpieczania obwodów o dużych prądach rozruchowych. Dzięki prądowi znamionowemu 50A oraz znamionowej zwarciowej zdolności łączeniowej 6kA (według IEC 60898-1) zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w instalacjach przemysłowych i budynkowych. Szerokość 2 modułów (35 mm) ułatwia montaż w standardowych rozdzielnicach na szynie TH35.

• Charakterystyka D: Opóźnione wyzwalanie – idealna do obwodów z silnikami, transformatorami i urządzeniami generującymi wysoki prąd rozruchowy, zapobiega niepotrzebnym wyłączeniom.
• Prąd znamionowy 50 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Gwarantuje niezawodne wyłączenie przy zwarciu, chroniąc instalację i odbiorniki.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Zwiększa elastyczność zastosowań – można zdalnie sygnalizować stan wyłącznika lub sterować nim automatycznie.
• Montaż na szynie TH35 oraz przyłączanie szyn grzebieniowych: Upraszcza instalację w rozdzielnicy, oszczędza miejsce i czas podczas podłączania.

Zgodność z Normami

Wyłącznik nadprądowy S302 serii TX3 spełnia wymagania norm IEC 60898-1 (230/400 V~, 6 kA) oraz IEC 60947-2 (230/400 V~, 10 kA). Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Charakterystyka D oraz wysoki prąd znamionowy 50 A czynią ten wyłącznik odpowiednim do zabezpieczania obwodów o dużych prądach rozruchowych. Sprawdza się w instalacjach przemysłowych, warsztatowych i w automatyce budynkowej.

• Zabezpieczanie silników elektrycznych, sprężarek, pomp i wentylatorów.
• Ochrona transformatorów i zasilaczy impulsowych przed przeciążeniami i zwarciami.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach obiektów komercyjnych.
• Zabezpieczanie obwodów odbiorników o charakterze indukcyjnym i pojemnościowym w automatyce budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego 50 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dozwolone jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Nie ma możliwości bezpośredniego podłączenia bloków różnicowoprądowych – w razie potrzeby ochrony różnicowoprądowej należy zastosować osobny wyłącznik różnicowoprądowy.

FAQ

• Czy wyłącznik można wyposażyć w styki pomocnicze? Tak, istnieje możliwość montażu styków pomocniczych, wyzwalaczy oraz napędów z serii DX3, co umożliwia zdalne sterowanie i sygnalizację stanu.
• Jaka jest zdolność zwarciowa wyłącznika? Zgodnie z normą IEC 60898-1 wynosi 6 kA przy 230/400 V~, a według IEC 60947-2 – 10 kA przy 230/400 V~. Pozwala to na bezpieczne wyłączenie w różnych warunkach zwarciowych.
• Czy można podłączyć blok różnicowoprądowy bezpośrednio do wyłącznika? Nie, urządzenie nie posiada możliwości przyłączania bloków różnicowoprądowych. W razie potrzeby ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik różnicowoprądowy w obwodzie.
