Wyłącznik nadprądowy S302 2P D 50A 6kA serii DX3 | 408036 Legrand

Opis i Kluczowe Cechy

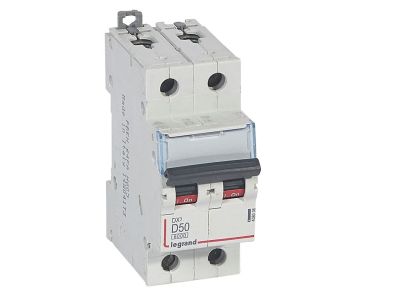

Wyłącznik nadprądowy S302 (nr katalogowy 408036) z serii DX3 to dwubiegunowy aparat modułowy o prądzie znamionowym 50 A i charakterystyce D. Zaprojektowany do zabezpieczania obwodów przed skutkami przeciążeń i zwarć, łączy wysoką zdolność łączeniową (6 kA wg IEC/EN 60898-1, 10 kA wg IEC/EN 60947-2) z kompaktową szerokością 2 modułów (35 mm), co ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 50 A: zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i wyłączeń awaryjnych.
• Charakterystyka D: przeznaczona do obwodów z urządzeniami o wysokim prądzie rozruchowym (silniki, transformatory) – gwarantuje selektywność i odporność na zbędne zadziałania.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA / 10 kA: skuteczne wyłączanie prądów zwarciowych zgodnie z normami IEC/EN 60898-1 i IEC/EN 60947-2, podnoszące bezpieczeństwo instalacji.
• Szerokość 2 modułów (35 mm): oszczędność miejsca w rozdzielnicy, pozwalająca na gęstsze rozmieszczenie aparatury.
• Kompatybilność z systemem HX3 i akcesoriami: możliwość przyłączania szyn grzebieniowych, bloków różnicowoprądowych, styków pomocniczych, wyzwalaczy i napędów z serii DX3 – łatwa rozbudowa i elastyczne projektowanie rozdzielnic.

Zgodność z Normami

Wyłącznik nadprądowy S302 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6 kA dla 230/400 V~) oraz IEC/EN 60947-2 (10 kA dla 230/400 V~). Produkt posiada certyfikat CE i przeznaczony jest do stosowania zgodnie z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy o charakterystyce D znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, szczególnie tam, gdzie występują obciążenia o charakterze indukcyjnym lub pojemnościowym.

• Ochrona obwodów silników elektrycznych, sprężarek, pomp i wentylatorów o znacznym prądzie rozruchowym.
• Zabezpieczenie linii zasilających w obiektach przemysłowych i komercyjnych przed zwarciami i przeciążeniami.
• Stosowanie w instalacjach wymagających charakterystyki D – tam, gdzie konieczne jest ignorowanie krótkotrwałych impulsów prądowych.
• Integracja z systemem optymalnego rozdziału energii HX3 do 125 A oraz rozbudowa o akcesoria serii DX3 (styki, wyzwalacze, napędy).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S302 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie mocuje się na szynie montażowej TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 50 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz dopuszczalne przekroje – według dokumentacji producenta. Po zamontowaniu sprawdź poprawność połączeń i dokonaj testu zadziałania.

FAQ

• Czy wyłącznik nadprądowy S302 ma podświetlenie? Nie, dźwignia załączająca jest w kolorze czarnym i nie posiada podświetlenia. Stan pracy (załączony/wyłączony/wyzwolony) odczytuje się z pozycji dźwigni.
• Jaki stopień ochrony IP ma ten wyłącznik? Standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20. Dokładne dane dotyczące ochrony przed wnikaniem ciał stałych i wilgoci należy sprawdzić w karcie katalogowej producenta dla konkretnej konfiguracji.
• Jaka jest charakterystyka wyzwalania wyłącznika? Urządzenie ma charakterystykę D (zgodnie z normą). Wyzwalanie termiczne przy przeciążeniu zachodzi zgodnie z krzywą B/C/D, natomiast wyzwalanie elektromagnetyczne przy zwarciu wykonuje się w zakresie od 10 do 20 krotności prądu znamionowego, co zapewnia selektywność w obwodach z dużymi prądami rozruchowymi.
