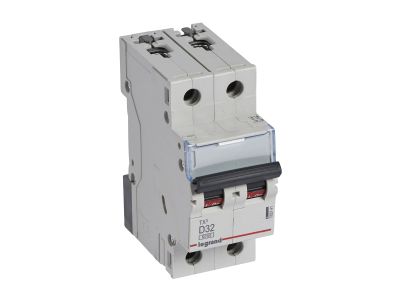

Wyłącznik nadprądowy S302 2P D 32A 6kA serii TX3 | 403741 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 2P D 32A 6kA serii TX3 (symbol 403741) to dwubiegunowy aparat modułowy o charakterystyce D, przeznaczony do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Szerokość 2 modułów (17,5 mm) pozwala na oszczędne zagospodarowanie szafy rozdzielczej. Znamionowa zdolność łączeniowa 6 kA według IEC 60898-1 oraz 10 kA według IEC 60947-2 gwarantuje skuteczne wyłączanie prądów zwarciowych w instalacjach przemysłowych i bytowych.

• Prąd znamionowy 32 A: umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Charakterystyka D: zaprojektowana do ochrony odbiorników o wysokim prądzie rozruchowym, takich jak silniki i transformatory, bez zbędnych wyłączeń.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): zapewnia niezawodne przerywanie prądów zwarciowych w instalacjach o podwyższonych wymaganiach.
• Zaciski przystosowane do szyn grzebieniowych i sztyftowych: upraszcza okablowanie i umożliwia szybki montaż w rozdzielnicach.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: zwiększa funkcjonalność systemu, pozwalając na sygnalizację stanu lub zdalne sterowanie.

Zgodność z Normami

Wyłącznik nadprądowy S302 2P D 32A 6kA serii TX3 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2. Posiada oznaczenie CE i może być stosowany w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Charakterystyka D i wysoka zdolność łączeniowa czynią ten wyłącznik odpowiednim do obwodów o zwiększonych wymaganiach, w szczególności tam, gdzie występują duże prądy rozruchowe.

• Ochrona obwodów silników elektrycznych, sprężarek, pomp i wentylatorów.
• Zabezpieczanie transformatorów i zasilaczy impulsowych w szafach sterowniczych.
• Stosowanie w rozdzielnicach głównych oraz podrozdzielnicach obiektów przemysłowych i komercyjnych.
• Instalacje, w których wymagana jest selektywność z wyłącznikami nadprądowymi o niższym prądzie znamionowym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po odłączeniu napięcia od instalacji. Urządzenie mocuje się na szynie TH35 (DIN), bez użycia narzędzi. Przekrój przewodów należy dobrać do prądu znamionowego 32 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta. Nie wolno podłączać bloków różnicowoprądowych – wyłącznik nie jest do tego przystosowany.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka D – oznacza, że wyzwalanie zwarciowe następuje przy prądzie od 10 do 20 razy większym od prądu znamionowego. Jest to rozwiązanie dedykowane do odbiorników o dużym prądzie rozruchowym.
• Czy wyłącznik można wyposażyć w blok różnicowoprądowy? Nie, wyłącznik S302 serii TX3 nie umożliwia przyłączania modułów różnicowoprądowych. Do ochrony różnicowoprądowej należy zastosować osobny wyłącznik różnicowoprądowy lub aparat kombinowany.
• Czy można stosować szyny grzebieniowe do połączeń? Tak, produkt jest przystosowany do przyłączania za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozdzielenie faz i neutralnych w rozdzielnicy.
