Wyłącznik nadprądowy S302 2P D 2A 6kA serii TX3 | 403731 Legrand

Opis i Kluczowe Cechy

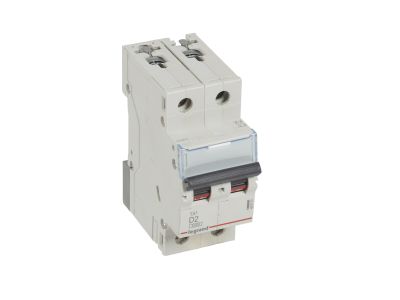

Wyłącznik nadprądowy S302 serii TX3, symbol 403731, to dwubiegunowy aparat modułowy o charakterystyce D i prądzie znamionowym 2 A. Przeznaczony do ochrony obwodów przed skutkami przeciążeń i zwarć, zwłaszcza tam, gdzie występują duże prądy rozruchowe. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (IEC 60898-1) zapewnia skuteczne wyłączenie w przypadku zwarcia, chroniąc instalację i odbiorniki. Szerokość 2 modułów (35 mm) umożliwia montaż w standardowych rozdzielnicach na szynie TH35.

• Charakterystyka D (2 A): Opóźnione wyzwalanie – idealna do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami o dużym prądzie rozruchowym, eliminując zbędne wyłączenia.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe, gwarantująca bezpieczeństwo instalacji w warunkach przemysłowych i komercyjnych.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy zdalne – pozwala na rozbudowę funkcji sygnalizacji i sterowania bez wymiany wyłącznika.
• Przyłączanie szynami grzebieniowymi lub sztyftowymi: Ułatwia szybki i estetyczny montaż w rozdzielnicach, redukując czas instalacji i ilość połączeń.
• Dźwignia załączająca w kolorze czarnym: Wyraźne oznaczenie stanu łączenia (I – załączony, O – wyłączony) ułatwiające obsługę i identyfikację.

Zgodność z Normami

Wyłącznik nadprądowy S302 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6 kA) oraz IEC 60947-2 (10 kA). Posiada certyfikat CE, potwierdzający zgodność z europejskimi przepisami bezpieczeństwa. Brak możliwości podłączenia bloków różnicowoprądowych.

Zastosowanie

Wyłącznik nadprądowy o charakterystyce D znajduje zastosowanie w obwodach, gdzie występują wysokie prądy rozruchowe, wymagające selektywnego wyzwalania. Przeznaczony do ochrony instalacji przed przeciążeniami i zwarciami.

• Ochrona obwodów silnikowych (pompy, wentylatory, sprężarki) w systemach automatyki budynkowej i przemysłowej.
• Zabezpieczenie transformatorów i dławików przed skutkami zwarć w obwodach sterowania i zasilania.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach komercyjnych i przemysłowych, gdzie wymagana jest charakterystyka opóźniona.
• Jako element zabezpieczenia w obwodach z dużymi pojemnościami lub indukcyjnościami, gdzie standardowe wyłączniki B lub C mogłyby powodować zbędne wyłączenia.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, pamiętając o obciążalności prądowej. Wyłącznik nie przewiduje podłączania bloków różnicowoprądowych.

FAQ

• Czy wyłącznik S302 z charakterystyką D nadaje się do ochrony silników? Tak, charakterystyka D jest zaprojektowana do obwodów z dużymi prądami rozruchowymi, typowymi dla silników. Pozwala na przepływ chwilowego prądu rozruchowego bez wyzwalania, a wyłącza przy trwałym przeciążeniu lub zwarciu.
• Jaką maksymalną zdolność zwarciową ma ten wyłącznik? Zgodnie z normą IEC 60898-1 wynosi ona 6 kA, natomiast według IEC 60947-2 – 10 kA (dla napięcia 230/400 V~). Wartość należy uwzględnić przy doborze do konkretnej instalacji.
• Czy do wyłącznika można podłączyć styki pomocnicze? Tak, wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3. Umożliwia to sygnalizację stanu łączenia oraz zdalne wyłączanie/zalączanie. Nie ma jednak możliwości bezpośredniego podłączenia bloków różnicowoprądowych.
