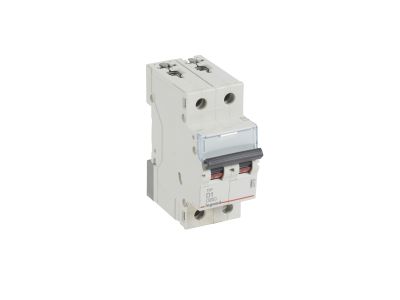

Wyłącznik nadprądowy S302 2P D 1A 6kA serii TX3 | 403730 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 z serii TX3 to dwubiegunowy aparat modułowy o prądzie znamionowym 1 A i charakterystyce D, przeznaczony do zabezpieczania obwodów elektrycznych. Dzięki szerokości 2 modułów (35 mm) zapewnia oszczędność miejsca w rozdzielnicy, a znamionowa zwarciowa zdolność łączeniowa 6 kA (wg IEC 60898-1) oraz 10 kA (wg IEC 60947-2) gwarantuje niezawodne wyłączanie zwarć w różnych zastosowaniach.

• Prąd znamionowy 1 A: idealny do zabezpieczania obwodów o niskim obciążeniu, np. czujników, przekaźników, oświetlenia LED.
• Charakterystyka D: przeznaczona do obciążeń o wysokim prądzie rozruchowym, takich jak silniki, transformatory, zasilacze impulsowe – zapobiega zbędnym wyłączeniom podczas startu.
• Znamionowa zdolność łączeniowa: 6 kA zgodnie z IEC 60898-1 oraz 10 kA zgodnie z IEC 60947-2 – wysoka skuteczność w warunkach zwarciowych zarówno w instalacjach domowych, jak i przemysłowych.
• Szerokość 2 modułów (35 mm): kompaktowa konstrukcja umożliwia montaż w standardowych rozdzielnicach modułowych na szynie TH35.
• Możliwość rozbudowy: wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3 – elastyczność w budowie układów sterowania i sygnalizacji.

Zgodność z Normami

Wyłącznik nadprądowy S302 spełnia wymagania norm IEC 60898-1 i IEC 60947-2, co potwierdza jego zdolność do stosowania w instalacjach domowych oraz przemysłowych. Posiada oznaczenie CE.

Zastosowanie

Dzięki charakterystyce D i niskiemu prądowi znamionowemu 1 A, wyłącznik nadprądowy S302 znajduje zastosowanie w obwodach wymagających selektywnego zabezpieczenia przed przeciążeniami i zwarciami.

• Zabezpieczanie obwodów silników elektrycznych o małej mocy, wentylatorów, pomp.
• Ochrona transformatorów sterowniczych i zasilaczy impulsowych przed zwarciami.
• Stosowanie w rozdzielnicach przemysłowych i domowych tam, gdzie wymagana jest charakterystyka D przy prądzie 1 A.
• Element układów automatyki budynkowej – zabezpieczenie obwodów sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S302 może być wykonywany wyłącznie przez uprawniony personel posiadający kwalifikacje SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Przekrój przewodów dostosować do prądu znamionowego 1 A oraz warunków zwarciowych. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Przyłączanie możliwe za pomocą szyn grzebieniowych lub sztyftowych. Nie należy łączyć z blokami różnicowoprądowymi – zgodnie z danymi producenta.

FAQ

• Czy wyłącznik nadprądowy S302 posiada podświetlenie? Nie, w danych nie ma informacji o podświetleniu. Dźwignia załączająca jest czarna, bez elementów świecących.
• Jaki jest stopień ochrony wyłącznika? Producent nie podaje konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma ochronę IP20 od strony czołowej, jednak szczegóły należy sprawdzić w dokumentacji technicznej rozdzielnicy.
• Jaka jest charakterystyka wyzwalania wyłącznika S302? Charakterystyka D, zaprojektowana dla obciążeń o wysokim prądzie rozruchowym, takich jak silniki i transformatory. Wyzwala przy prądzie 10–20 krotności prądu znamionowego (zgodnie z normą dla charakterystyki D).
