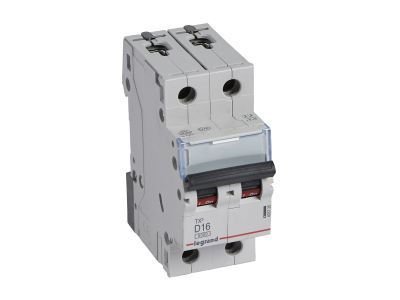

Wyłącznik nadprądowy S302 2P D 16A 6kA serii TX3 | 403738 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 serii TX3 o symbolu 403738 to dwubiegunowe urządzenie ochronne przeznaczone do zabezpieczania obwodów przed skutkami przeciążeń i zwarć. Charakteryzuje się prądem znamionowym 16 A, charakterystyką wyzwalania D oraz napięciem roboczym 230/400 V~. Szerokość 2 modułów (35 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35. Dźwignia załączająca w kolorze czarnym zapewnia czytelną identyfikację stanu pracy.

• Prąd znamionowy 16 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, np. silników czy transformatorów, bez ryzyka wyłączeń przy normalnej eksploatacji.
• Charakterystyka D: zaprojektowana do odbiorników o wysokim prądzie rozruchowym – wyłącza dopiero przy 10-20 krotności prądu znamionowego, co zapobiega zbędnym zadziałaniom przy rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): wysoka odporność na prądy zwarciowe – zapewnia skuteczną ochronę instalacji i urządzeń nawet w trudnych warunkach sieciowych.
• Montaż na szynie TH35: szybki i pewny montaż w rozdzielnicach modułowych, zgodny ze standardem DIN.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy zdalne – pozwala na dostosowanie wyłącznika do potrzeb systemów automatyki i sygnalizacji.

Zgodność z Normami

Wyłącznik nadprądowy S302 TX3 spełnia wymagania norm IEC 60898-1 (zabezpieczenie obwodów w instalacjach niskiego napięcia) oraz IEC 60947-2 (aparatura rozdzielcza sterownicza). Posiada certyfikat CE potwierdzający zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Charakterystyka D i zdolność łączeniowa do 10 kA sprawiają, że wyłącznik S302 sprawdza się w obwodach o podwyższonych wymaganiach zwarciowych oraz z odbiornikami generującymi duże prądy rozruchowe.

• Zabezpieczenie silników elektrycznych, transformatorów, układów oświetlenia wyładowczego.
• Ochrona obwodów w przemysłowych rozdzielnicach głównych i podrozdzielniach.
• Stosowanie w instalacjach budynków użyteczności publicznej oraz hal produkcyjnych, gdzie wymagana jest charakterystyka D.
• Element systemów automatyki – po wyposażeniu w styki pomocnicze umożliwia sygnalizację stanu załączenia/wyłączenia.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie osoba z uprawnieniami SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Wyłącznik należy zamontować na szynie TH35 (DIN) w rozdzielnicy modułowej. Momenty dokręcania śrub zacisków oraz przekroje przyłączanych przewodów muszą być zgodne z dokumentacją techniczną producenta. Dopuszczalne jest łączenie za pomocą szyn grzebieniowych lub sztyftowych. Nie wolno podłączać bloków różnicowoprądowych – wyłącznik nie jest przystosowany do współpracy z modułami RCD.

FAQ

• Co oznacza charakterystyka D w wyłączniku nadprądowym? Charakterystyka D oznacza, że wyłącznik wyzwala przy prądzie zwarciowym wynoszącym od 10 do 20 krotności prądu znamionowego. Jest przeznaczona do odbiorników o dużym prądzie rozruchowym, takich jak silniki, transformatory czy przetwornice.
• Czy mogę podłączyć do wyłącznika blok różnicowoprądowy? Nie. Producent wyraźnie wyklucza możliwość przyłączania bloków różnicowoprądowych – wyłącznik S302 TX3 nie jest do tego przystosowany.
• Jaka jest szerokość wyłącznika i czy można go zamontować w standardowej rozdzielnicy? Wyłącznik zajmuje 2 moduły (35 mm) na szynie TH35. Pasuje do każdej rozdzielnicy modułowej zgodnej z normą DIN.
