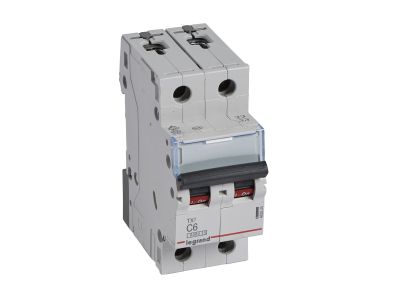

Wyłącznik nadprądowy S302 2P C 6A 6kA serii TX3 | 403524 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 z serii TX3 marki Legrand to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych, dedykowane dla profesjonalnych systemów rozdziału energii. Urządzenie charakteryzuje się dwubiegunową konstrukcją (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zwiększając bezpieczeństwo eksploatacji. Prąd znamionowy o wartości 6 A w połączeniu z charakterystyką czasowo-prądową typu C sprawia, że aparat ten jest idealny do ochrony obwodów, w których mogą występować umiarkowane prądy rozruchowe.

• Znamionowa zdolność łączeniowa: Urządzenie oferuje wysoką wytrzymałość zwarciową wynoszącą 6000 A zgodnie z normą IEC 60898-1 oraz aż 10 kA według normy przemysłowej IEC 60947-2 przy napięciu 230/400 V~.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 2 moduły (35 mm) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność systemowa: Wyłącznik jest w pełni kompatybilny z akcesoriami serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co umożliwia rozbudowę funkcjonalności systemu automatyki budynkowej.
• Elastyczność zasilania: Konstrukcja zacisków umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace prefabrykacyjne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje niezawodność w trudnych warunkach eksploatacyjnych. Wyłącznik spełnia wymagania normy IEC 60898-1, która definiuje parametry pracy w instalacjach domowych i podobnych, zapewniając zdolność wyłączania prądów zwarciowych do 6 kA. Dodatkowo, aparat jest zgodny z normą IEC 60947-2 dla zastosowań przemysłowych, gdzie jego zdolność zwarciowa graniczna (Icu) osiąga poziom 10 kA, co potwierdza najwyższą jakość wykonania komponentów stykowych i komory gaszeniowej.

Zastosowanie

Wyłącznik nadprądowy Legrand TX3 6A o charakterystyce C znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Charakterystyka C jest przeznaczona do zabezpieczania odbiorników o prądach rozruchowych większych niż w przypadku standardowego oświetlenia, takich jak małe silniki, grupy lamp fluorescencyjnych czy urządzenia sterownicze. Dzięki dwubiegunowej konfiguracji, aparat ten jest często stosowany w obwodach sterowania oraz w instalacjach wymagających pełnej izolacji obu przewodów roboczych w momencie zadziałania zabezpieczenia lub prac serwisowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do szybkiego zatrzaskiwania na standardowym wsporniku montażowym TH35 (szyna DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Oznakowanie: Czarna dźwignia załączająca pozwala na szybką identyfikację stanu aparatu, a czytelne pole opisowe na froncie ułatwia identyfikację obwodu.
• Akcesoria: W przypadku montażu styków pomocniczych z serii DX3, należy je zamontować po lewej stronie aparatu przed ostatecznym oszynowaniem.
• Ograniczenia: Należy pamiętać, że model ten nie posiada możliwości przyłączenia bloków różnicowoprądowych.

FAQ

• Czy ten wyłącznik nadaje się do silników? Tak, charakterystyka C pozwala na krótkotrwałe przeciążenia występujące podczas rozruchu silników o małej mocy.
• Czy mogę użyć szyny grzebieniowej do połączenia kilku wyłączników? Tak, aparat jest przystosowany do zasilania szynami grzebieniowymi oraz sztyftowymi, co ułatwia mostkowanie aparatów w rzędzie.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6kA odnosi się do normy budowlanej (IEC 60898-1), natomiast 10kA to zdolność zwarciowa według normy przemysłowej (IEC 60947-2), co świadczy o wysokiej wytrzymałości aparatu.
