Wyłącznik nadprądowy S302 2P C 6A 6kA serii DX3 | 407796 Legrand

Opis i Kluczowe Cechy

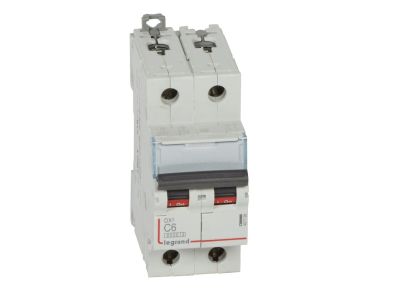

Wyłącznik nadprądowy S302 serii DX3 (numer katalogowy 407796) to dwubiegunowy aparat modułowy o prądzie znamionowym 6 A i charakterystyce C. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (zgodnie z IEC/EN 60898-1) lub 10 kA (zgodnie z IEC/EN 60947-2) zapewnia skuteczną ochronę instalacji przed skutkami zwarć i przeciążeń. Szerokość 2 modułów (17,5 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

• Charakterystyka C: Zadziałowanie przy prądzie 5–10 krotności prądu znamionowego – idealna do zabezpieczania obwodów z silnikami, transformatorami i odbiornikami o charakterze indukcyjnym, minimalizuje ryzyko zbędnych wyłączeń przy rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka skuteczność przerywania prądów zwarciowych, gwarantująca bezpieczeństwo instalacji i osób w przypadku awarii.
• Napięcie znamionowe 230/400 V~: Uniwersalne zastosowanie zarówno w obwodach jednofazowych (230 V), jak i trójfazowych (400 V) – jeden model do różnych konfiguracji sieci.
• Szerokość 2 modułów (17,5 mm): Kompaktowa budowa ułatwia montaż w rozdzielnicach, zwłaszcza przy ograniczonej przestrzeni na szynie TH35.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe z serii DX3 oraz łączyć z blokami różnicowoprądowymi – elastyczność w dostosowaniu do potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S302 spełnia wymagania norm IEC/EN 60898-1 (aparaty do zabezpieczania instalacji w gospodarstwach domowych i podobnych) oraz IEC/EN 60947-2 (aparaty do zastosowań przemysłowych). Posiada oznaczenie CE i jest zgodny z europejskimi wymaganiami bezpieczeństwa. Produkt przeznaczony do montażu w rozdzielnicach zgodnych z normą DIN.

Zastosowanie

Wyłącznik nadprądowy S302 2P C 6A znajduje szerokie zastosowanie w zabezpieczaniu obwodów odbiorczych w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Dzięki charakterystyce C doskonale sprawdza się w obwodach o podwyższonym prądzie rozruchowym.

• Ochrona obwodów gniazd wtyczkowych, oświetlenia i urządzeń AGD w budynkach mieszkalnych.
• Zabezpieczanie linii zasilających silniki, pompy, sprężarki i inne odbiorniki indukcyjne w obiektach przemysłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach systemu Optymalnego Rozdziału Energii HX3 (do 125 A).
• Jako element zabezpieczający w instalacjach tymczasowych na budowach i w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Aparat montuje się na szynie TH35 (35 mm) w rozdzielnicy, zatrzaskując go na niej. Przekrój przewodów należy dobrać do prądu znamionowego 6 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych do szybkiego i bezpiecznego przyłączania. Po montażu sprawdzić poprawność działania dźwigni załączającej (czarny kolor).

FAQ

• Czy wyłącznik S302 można łączyć z blokiem różnicowoprądowym? Tak, wyłącznik nadprądowy S302 serii DX3 jest kompatybilny z blokami różnicowoprądowymi (RCD) tej samej serii, co pozwala na stworzenie kompaktowego zestawu zabezpieczającego w rozdzielnicach HX3.
• Dlaczego charakterystyka C jest zalecana do silników? Charakterystyka C (zadziałanie przy 5–10 krotności prądu znamionowego) pozwala uniknąć niepotrzebnych wyłączeń podczas rozruchu silników, transformatorów i innych urządzeń o prądzie rozruchowym wyższym niż prąd roboczy.
• Jaka jest różnica między zdolnością łączeniową 6 kA a 10 kA? 6 kA dotyczy normy IEC/EN 60898-1 dla instalacji domowych; 10 kA odnosi się do IEC/EN 60947-2 dla zastosowań przemysłowych. Wyłącznik spełnia obie normy, co daje większą elastyczność przy projektowaniu instalacji o różnych wymaganiach zwarciowych.
