Wyłącznik nadprądowy S302 2P C 50A 6kA serii TX3 | 403533 Legrand

Opis i Kluczowe Cechy

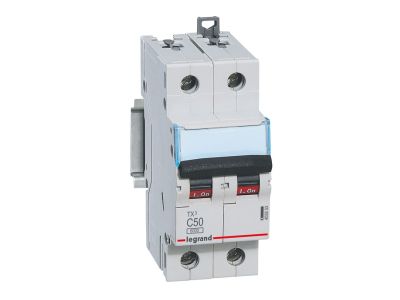

Wyłącznik nadprądowy S302 serii TX3 (symbol 403533) to dwubiegunowy aparat o charakterystyce C, prądzie znamionowym 50 A i znamionowej zdolności zwarciowej 6 kA według IEC 60898-1 oraz 10 kA według IEC 60947-2 przy napięciu 230/400 V~. Dzięki szerokości 2 modułów (35 mm) pozwala oszczędzić miejsce w rozdzielnicy, a jednocześnie zapewnia niezawodną ochronę obwodów o znacznym obciążeniu.

• Prąd znamionowy 50 A: bezpieczna praca w obwodach o dużym zapotrzebowaniu prądowym, bez ryzyka przegrzania przewodów i styków.
• Charakterystyka C: optymalna do zabezpieczania odbiorników o podwyższonym prądzie rozruchowym, takich jak silniki i transformatory, zapewniając selektywność wyłączeń.
• Znamionowa zdolność zwarciowa: 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): gwarantuje skuteczne przerywanie prądów zwarciowych w typowych instalacjach niskiego napięcia.
• Szerokość 2 modułów (35 mm): kompaktowa budowa umożliwia gęste zagospodarowanie szyny TH35 w rozdzielnicy.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze i napędy oraz przyłączanie szynami grzebieniowymi lub sztyftowymi – elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik nadprądowy S302 spełnia wymagania norm IEC 60898-1 (zdolność zwarciowa 6 kA) oraz IEC 60947-2 (zdolność zwarciowa 10 kA). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony obwodów odbiorczych w instalacjach domowych, biurowych i przemysłowych.

• Ochrona przewodów i urządzeń w liniach gniazd wtykowych oraz oświetleniowych o znacznym poborze prądu.
• Zabezpieczenie obwodów silników, sprężarek i innych odbiorników o charakterystyce rozruchowej.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach budynków mieszkalnych oraz komercyjnych.
• Instalacje wymagające podwyższonej zdolności zwarciowej, np. w pobliżu transformatorów.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 50 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – według dokumentacji producenta. Możliwe jest przyłączanie szyn grzebieniowych lub sztyftowych. Uwaga: nie ma możliwości bezpośredniego podłączania bloków różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S302 posiada podświetlenie? Nie – w standardowej wersji nie ma wbudowanego podświetlenia. Stan załączenia sygnalizowany jest położeniem czarnej dźwigni. Do zdalnej sygnalizacji można zastosować styki pomocnicze z serii DX3.
• Jaki jest stopień ochrony IP wyłącznika? W danych produktu nie podano konkretnego stopnia IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed ciałami stałymi >12 mm). Szczegółowe informacje należy sprawdzić w karcie katalogowej producenta.
• Czy wyłącznik może być używany w obwodzie jednofazowym? Tak – jest dwubiegunowy i przystosowany do napięcia 230/400 V~. Może chronić obwód jednofazowy (L+N) lub dwa biegi obwodu trójfazowego.
