Wyłącznik nadprądowy S302 2P C 4A 6kA serii TX3 | 403523 Legrand

Opis i Kluczowe Cechy

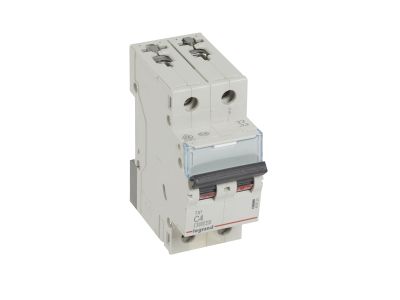

Wyłącznik nadprądowy S302 serii TX3 o numerze katalogowym 403523 to zaawansowane rozwiązanie od renomowanego producenta aparatury modułowej – firmy LEGRAND. Urządzenie to zostało zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych, gdzie kluczowa jest niezawodność oraz precyzja działania. Jest to model dwubiegunowy (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zapewniając pełną izolację obwodu w przypadku wystąpienia przeciążenia lub zwarcia.

• Charakterystyka C: Wyłącznik posiada charakterystykę wyzwalania typu C, co oznacza, że jest przeznaczony do ochrony obwodów z urządzeniami o umiarkowanych prądach rozruchowych, zapewniając optymalny balans między czułością a stabilnością pracy.
• Prąd znamionowy 4 A: Niska wartość prądu znamionowego wynosząca 4 Ampery pozwala na precyzyjne zabezpieczanie odbiorników o małej mocy oraz obwodów sterowniczych.
• Zdolność zwarciowa: Urządzenie charakteryzuje się znamionową zwarciową zdolnością łączeniową na poziomie 6000 A (6 kA) zgodnie z normą IEC 60898-1, co gwarantuje bezpieczeństwo instalacji w typowych warunkach budownictwa mieszkaniowego i komercyjnego.
• Kompatybilność z akcesoriami: Wyłącznik może być doposażony w styki pomocnicze, wyzwalacze oraz napędy z serii DX3, co znacząco rozszerza jego funkcjonalność w systemach automatyki budynkowej.
• Ergonomia: Wyraźna, czarna dźwignia załączająca umożliwia szybką identyfikację stanu aparatu, a kompaktowa szerokość (2 moduły po 17,5 mm każdy) pozwala na oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co potwierdza jego wysoką jakość wykonania. Wyłącznik Legrand TX3 403523 jest certyfikowany zgodnie z normą IEC 60898-1 dla instalacji domowych i podobnych (zdolność 6 kA przy napięciu 230/400 V~). Dodatkowo, aparat wykazuje zgodność z normą przemysłową IEC 60947-2, osiągając w jej testach graniczną zdolność zwarciową na poziomie 10 kA, co czyni go uniwersalnym rozwiązaniem do różnych typów sieci elektroenergetycznych.

Zastosowanie

Dzięki swoim parametrom, wyłącznik S302 2P C 4A znajduje szerokie zastosowanie w sektorze B2B oraz w nowoczesnych instalacjach domowych. Jest idealnym wyborem do:

• Zabezpieczania obwodów sterowania i automatyki, gdzie wymagana jest niska wartość prądu znamionowego.
• Ochrony silników o małej mocy oraz transformatorów, które generują chwilowe piki prądowe przy rozruchu.
• Zastosowań w rozdzielnicach głównych i oddziałowych w budynkach biurowych oraz użyteczności publicznej.
• Systemów oświetleniowych i zasilających, wymagających dwubiegunowego odłączania zasilania dla zwiększenia bezpieczeństwa serwisowego.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami. Urządzenie jest przystosowane do montażu na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki przemyślanej konstrukcji zacisków, możliwe jest przyłączanie aparatu za pomocą szyn grzebieniowych lub sztyftowych, co znacznie przyspiesza prace instalacyjne i zapewnia estetyczny wygląd okablowania wewnątrz rozdzielnicy. Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Ważną informacją projektową jest brak możliwości przyłączania bloków różnicowoprądowych bezpośrednio do tego modelu.

FAQ

• Czy ten wyłącznik nadaje się do silników? Tak, charakterystyka C jest odpowiednia dla odbiorników o prądach rozruchowych, takich jak małe silniki, o ile ich prąd roboczy nie przekracza 4 A.
• Czy mogę do niego podłączyć styk pomocniczy? Tak, model ten jest w pełni kompatybilny z akcesoriami serii DX3, takimi jak styki pomocnicze czy wyzwalacze wzrostowe.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje 2 moduły, co przekłada się na 35 mm szerokości na szynie TH35.
• Czy urządzenie posiada kolorową dźwignię? Nie, zgodnie ze specyfikacją serii TX3, dźwignia załączająca jest w kolorze czarnym.
