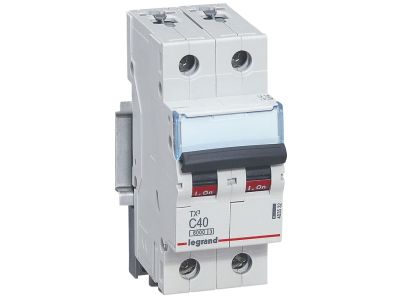

Wyłącznik nadprądowy S302 2P C 40A 6kA serii TX3 | 403532 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 (indeks 403532) z serii TX3 to dwubiegunowy wyłącznik o charakterystyce C i prądzie znamionowym 40 A, przeznaczony do ochrony obwodów odbiorczych. Szerokość 2 modułów (35 mm) umożliwia kompaktowy montaż w rozdzielnicy na szynie TH35. Dzięki wysokiej zwarciowej zdolności łączeniowej oraz możliwości rozbudowy o akcesoria serii DX3 zapewnia elastyczność i bezpieczeństwo w instalacjach budynkowych i przemysłowych.

• Prąd znamionowy 40 A i charakterystyka C: odpowiedni do obwodów z odbiornikami o dużym prądzie rozruchowym (silniki, transformatory) – gwarantuje selektywne wyłączanie bez zbędnych zadziałań.
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (IEC 60898-1) oraz 10 kA (IEC 60947-2) – zapewnia skuteczną ochronę przy zwarciu w różnych standardach instalacyjnych.
• Dwubiegunowy (2P) 230/400 V~: możliwość stosowania w obwodach jednofazowych (L+N) oraz międzyfazowych – uniwersalność zastosowania.
• Montaż na szynie TH35 i przyłączanie szynami grzebieniowymi/sztyftowymi: szybka, uporządkowana instalacja oraz łatwa rozbudowa rozdzielnicy.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: sygnalizacja stanu pracy, zdalne wyłączanie czy sterowanie – rozszerzalność funkcjonalna bez konieczności wymiany wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S302 spełnia wymagania norm IEC 60898-1 (zwarciowa zdolność łączeniowa 6 kA) oraz IEC 60947-2 (zwarciowa zdolność łączeniowa 10 kA). Posiada certyfikat CE, co potwierdza zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Wyłącznik S302 sprawdza się w rozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest pewna ochrona przeciążeniowa i zwarciowa obwodów o charakterystyce C.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w instalacjach o dużym obciążeniu.
• Zabezpieczanie obwodów silników elektrycznych, pomp, wentylatorów i sprężarek.
• Stosowanie w obwodach grzewczych, klimatyzacyjnych i innych urządzeń z dużym prądem rozruchowym.
• Rozbudowa systemów automatyki budynkowej – możliwość dodania styków pomocniczych i wyzwalaczy.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S302 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do prądu znamionowego 40 A. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów znajdują się w dokumentacji technicznej producenta. Nie należy przyłączać bloków różnicowoprądowych – konstrukcja wyłącznika tego nie przewiduje.

FAQ

• Czy wyłącznik S302 można podłączyć do bloku różnicowoprądowego? Nie, zgodnie z danymi producenta wyłącznik nie umożliwia przyłączania bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik RCD.
• Jaka jest szerokość wyłącznika? Szerokość wynosi 2 moduły, co odpowiada 35 mm (2 × 17,5 mm).
• Czy można zamontować styki pomocnicze lub wyzwalacze? Tak, wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy zdalnego sterowania z serii DX3 – umożliwia to sygnalizację i zdalne odłączanie obwodu.
