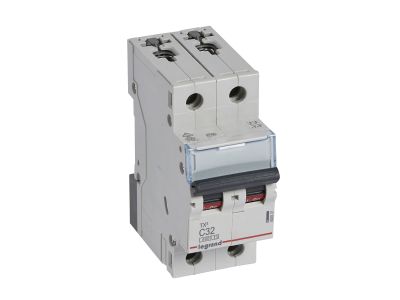

Wyłącznik nadprądowy S302 2P C 32A 6kA serii TX3 | 403531 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 serii TX3 (symbol 403531) to dwubiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 32 A, przeznaczony do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć. Szerokość 2 modułów (35 mm) umożliwia oszczędne zagospodarowanie szafy rozdzielczej, a znamionowa zwarciowa zdolność łączeniowa 6 kA (zgodnie z IEC 60898-1) gwarantuje bezpieczne wyłączanie prądów zwarciowych w instalacjach niskiego napięcia.

• Charakterystyka C (32 A): zapewnia selektywną ochronę obwodów o charakterze rezystancyjnym i indukcyjnym (np. silniki, oświetlenie), eliminując zbędne wyłączenia przy chwilowych stanach nieustalonych.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): wysoki poziom bezpieczeństwa przy zwarciu – wyłącznik pewnie odcina prąd bez uszkodzenia aparatu.
• Napięcie robocze 230/400 V~: przystosowany do pracy w instalacjach jednofazowych i trójfazowych.
• Możliwość rozbudowy o akcesoria DX3: styki pomocnicze, wyzwalacze wzrostowe/napięciowe i napędy – umożliwiają sygnalizację stanu, zdalne wyłączanie lub automatyzację obwodu.
• Montaż na wsporniku TH35 oraz przyłącze szynami grzebieniowymi/sztyftowymi: szybki i ergonomiczny montaż w rozdzielnicy modularnej, łatwe łączenie z innymi aparatami.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 (zabezpieczenie nadprądowe w instalacjach domowych i podobnych, zdolność łączeniowa 6 kA) oraz IEC 60947-2 (aparatura rozdzielcza i sterownicza przemysłowa, zdolność łączeniowa 10 kA). Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy S302 sprawdzi się wszędzie tam, gdzie niezawodna ochrona obwodu jest priorytetem – od instalacji mieszkaniowych po proste układy sterowania.

• Ochrona obwodów gniazd wtyczkowych, oświetleniowych i małych odbiorników domowych.
• Zabezpieczenie linii zasilających urządzenia warsztatowe, klimatyzatory czy pompy wody.
• Element w rozdzielnicach piętrowych i słupowych – do ochrony obwodów odbiorczych z charakterystyką C.
• Współpraca z akcesoriami DX3 umożliwia budowę prostych układów sygnalizacji stanu lub zdalnego wyłączania (np. za pomocą wyzwalacza wzrostowego).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalowania na szynie DIN TH35 w rozdzielnicach modułowych. Należy przestrzegać momentów dokręcania określonych w dokumentacji producenta oraz dobrać przekrój przewodów do prądu znamionowego 32 A. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych do szybkiego i bezpiecznego łączenia wielobiegunowego. Brak możliwości podłączania bloków różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S302 może być używany jako rozłącznik? Nie, pełni wyłącznie funkcję zabezpieczenia nadprądowego. Do celów łączeniowych należy zastosować odpowiedni rozłącznik lub stycznik.
• Jakie akcesoria DX3 można zastosować? Do wyłącznika można dołączyć styki pomocnicze (sygnalizacja położenia), wyzwalacze wzrostowe/napięciowe oraz napędy elektryczne – wszystkie z serii DX3, zgodnie z tabelą kompatybilności producenta.
• Jaka jest maksymalna temperatura otoczenia podczas pracy? W danych producenta nie podano temperatury – należy kierować się ogólnymi wytycznymi dla aparatury modułowej: zakres pracy wynosi zazwyczaj -25°C do +55°C (zalecamy potwierdzenie w dokumentacji technicznej).
