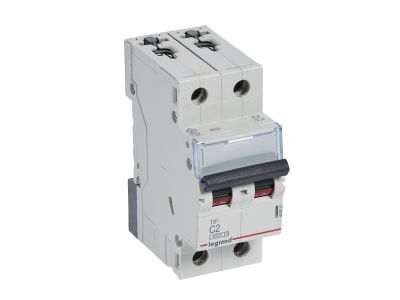

Wyłącznik nadprądowy S302 2P C 2A 6kA serii TX3 | 403521 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 z serii TX3 renomowanej marki LEGRAND to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Model o numerze katalogowym 403521 charakteryzuje się dwubiegunową konstrukcją (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zwiększając poziom bezpieczeństwa w chronionym obwodzie. Prąd znamionowy o wartości 2 A oraz charakterystyka wyzwalania typu C sprawiają, że urządzenie idealnie nadaje się do ochrony odbiorników o umiarkowanych prądach rozruchowych.

• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A (6 kA) zgodnie z normą IEC 60898-1, co gwarantuje skuteczną ochronę przed skutkami zwarć w instalacjach domowych i komercyjnych.
• Modułowość: Szerokość wynosząca dokładnie 2 moduły (35 mm, po 17,5 mm na moduł) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność: Wyłącznik umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace monterskie.
• Rozbudowa: Produkt jest w pełni kompatybilny z akcesoriami z serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co pozwala na budowę zaawansowanych systemów automatyki budynkowej.

Zgodność z Normami

Wyłącznik nadprądowy LEGRAND TX3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, oferując zdolność łączeniową 6 kA przy napięciu 230/400 V~. Dodatkowo, urządzenie wykazuje zgodność z normą przemysłową IEC 60947-2, osiągając w jej ramach zdolność łączeniową na poziomie 10 kA, co potwierdza jego wysoką wytrzymałość i niezawodność w trudniejszych warunkach eksploatacyjnych.

Zastosowanie

Dzięki charakterystyce C, która przewiduje wyzwalanie magnetyczne w zakresie od 5 do 10-krotności prądu znamionowego, wyłącznik ten znajduje szerokie zastosowanie w:

• Ochronie obwodów sterowniczych i sygnalizacyjnych w automatyce przemysłowej.
• Zabezpieczaniu odbiorników o charakterze indukcyjnym, takich jak małe silniki, transformatory czy grupy opraw oświetleniowych.
• Instalacjach budynkowych, gdzie wymagana jest selektywność zabezpieczeń przy niskich prądach znamionowych (2 A).
• Systemach zasilania gwarantowanego, gdzie precyzyjne odłączenie obwodu ma kluczowe znaczenie dla ciągłości pracy pozostałej części instalacji.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Wyłącznik jest przystosowany do szybkiego zatrzaskiwania na standardowym wsporniku TH35 (szyna DIN).
• Okrablowanie: Należy upewnić się, że przewody są odizolowane na odpowiedniej długości i dokręcone z właściwym momentem obrotowym, aby uniknąć przegrzewania się styków.
• Szynowanie: Możliwość użycia szyn łączeniowych (grzebieniowych lub sztyftowych) pozwala na estetyczne i pewne połączenie wielu aparatów w jednym rzędzie.
• Akcesoria: W przypadku montażu styków pomocniczych DX3, należy je zamontować po lewej stronie aparatu przed jego ostatecznym zamocowaniem na szynie.
• Uwaga: Model ten nie posiada możliwości przyłączania bloków różnicowoprądowych.

FAQ

• Czy ten wyłącznik nadaje się do silników? Tak, charakterystyka C jest dedykowana dla urządzeń o zwiększonym prądzie rozruchowym, jednak prąd znamionowy 2 A ogranicza moc odbiornika do małych jednostek.
• Jaki jest kolor dźwigni załączającej? Dźwignia w serii TX3 dla tego modelu jest w kolorze czarnym, co ułatwia identyfikację wizualną w rozdzielnicy.
• Czy mogę do niego podłączyć wyzwalacz podnapięciowy? Tak, wyłącznik jest kompatybilny z wyzwalaczami i stykami z serii DX3, co pozwala na zdalne sterowanie stanem aparatu.
• Jaka jest szerokość urządzenia? Wyłącznik zajmuje 2 standardowe moduły 17,5 mm, czyli łącznie 35 mm szerokości na szynie TH35.
