Wyłącznik nadprądowy S302 2P C 2A 6kA serii DX3 | 407793 Legrand

Opis i Kluczowe Cechy

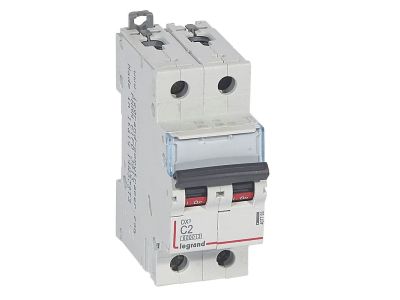

Wyłącznik nadprądowy S302 o symbolu 407793 z serii DX3 to dwubiegunowy aparat o charakterystyce C i prądzie znamionowym 2 A, przeznaczony do ochrony instalacji elektrycznych. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (wg IEC/EN 60898-1) oraz 10 kA (wg IEC/EN 60947-2) zapewnia skuteczne odłączanie obwodu w razie przeciążenia lub zwarcia, co minimalizuje ryzyko uszkodzenia linii i urządzeń. Szerokość 2 modułów (35 mm) ułatwia oszczędny montaż w rozdzielnicach modułowych na szynie TH35.

• Prąd znamionowy 2 A: Gwarantuje precyzyjną ochronę przewodów o niewielkim przekroju oraz odbiorników o małej mocy, chroniąc je przed skutkami przeciążeń.
• Charakterystyka C: Wyzwalanie w zakresie 5÷10 In, co umożliwia bezpieczną współpracę z obciążeniami indukcyjnymi (silniki, transformatory) bez fałszywych wyłączeń przy rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka zdolność wyłączania prądów zwarciowych w instalacjach domowych i przemysłowych, zwiększająca bezpieczeństwo personelu i sprzętu.
• Szerokość 2 modułów (35 mm): Oszczędność miejsca w rozdzielnicach, łatwość rozbudowy układu i uporządkowana struktura szafy sterowniczej.
• Możliwość rozbudowy: Kompatybilność ze stykami pomocniczymi, wyzwalaczami, napędami oraz blokami różnicowoprądowymi z serii DX3 – elastyczność w konfigurowaniu funkcji dodatkowych.

Zgodność z Normami

Wyłącznik nadprądowy S302 spełnia wymagania norm IEC/EN 60898-1 (dla instalacji niskonapięciowych) oraz IEC/EN 60947-2 (dla zastosowań przemysłowych). Posiada certyfikację CE oraz jest zgodny z dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S302 serii DX3 znajduje zastosowanie w obwodach oświetleniowych, gniazd wtyczkowych i sterowniczych, a także w układach automatyki budynkowej, wymagających niezawodnej ochrony zwarciowej i przeciążeniowej przy małym prądzie znamionowym.

• Ochrona obwodów oświetlenia ledowego lub żarowego o łącznym poborze do 2 A.
• Zabezpieczenie obwodów sterujących (np. zasilanie styczników, przekaźników, sterowników PLC).
• Stosowanie w rozdzielnicach mieszkaniowych i biurowych do linii gniazd jedno- i trójfazowych o małej mocy.
• Element systemu Optymalnego Rozdziału Energii HX3 (do 125 A) – integralna część kompatybilnej rozdzielnicy modułowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S302 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy modułowej, z zachowaniem bezwzględnego odłączenia napięcia przed rozpoczęciem prac. Przekrój przewodów doprowadzających oraz moment dokręcania zacisków muszą być dobrane zgodnie z dokumentacją producenta i obowiązującymi normami (zalecany moment dokręcania dla zacisków serii DX3 to 2,0–2,5 Nm). Przy podłączaniu szyn grzebieniowych należy stosować odpowiednie nasadki izolacyjne.

FAQ

• Czy wyłącznik nadprądowy S302 ma podświetlenie lub sygnalizację stanu? W standardowym wykonaniu wyłącznik nie posiada podświetlenia. Stan załączony/wyłączony identyfikuje się po położeniu czarnej dźwigni załączającej.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnego stopnia IP dla samego aparatu. Przy montażu w rozdzielnicy modułowej należy kierować się ogólną zasadą IP20 dla wnętrz rozdzielnic; w przypadku instalacji w warunkach wilgotnych konieczna jest obudowa o wyższym stopniu ochrony.
• Do jakich obciążeń zalecana jest charakterystyka C? Charakterystyka C (wyzwalanie 5–10 In) jest optymalna dla obwodów z silnikami, transformatorami, dławikami i innymi odbiornikami indukcyjnymi, gdzie występują chwilowe prądy rozruchowe wyższe od znamionowego.
