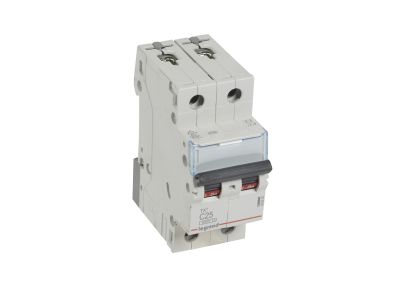

Wyłącznik nadprądowy S302 2P C 25A 6kA serii TX3 | 403530 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 serii TX3 o numerze katalogowym 403530 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się dwubiegunową konstrukcją (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zapewniając wyższy poziom bezpieczeństwa i kontroli nad obwodem. Prąd znamionowy wynoszący 25 A w połączeniu z charakterystyką czasowo-prądową typu C sprawia, że aparat ten jest idealny do zabezpieczania odbiorników o zwiększonych prądach rozruchowych, takich jak silniki czy grupy lamp wyładowczych.

• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy IEC 60947-2, co gwarantuje niezawodność w ekstremalnych warunkach pracy.
• Modułowość: Szerokość aparatu wynosi dokładnie 2 moduły (35 mm), co ułatwia planowanie przestrzeni w rozdzielnicy.
• Kompatybilność: Wyłącznik umożliwia montaż dodatkowego wyposażenia z serii DX3, w tym styków pomocniczych, wyzwalaczy wzrostowych oraz napędów, co znacząco rozszerza funkcjonalność systemu automatyki budynkowej.
• Ergonomia: Czarna dźwignia załączająca zapewnia czytelną sygnalizację stanu pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Wyłącznik spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, osiągając zdolność łączeniową 6 kA przy napięciu 230/400 V~. Dodatkowo, aparat jest zgodny z normą przemysłową IEC 60947-2, gdzie jego zdolność zwarciowa graniczna wynosi 10 kA, co pozwala na jego stosowanie w bardziej wymagających aplikacjach komercyjnych i przemysłowych.

Zastosowanie

Wyłącznik nadprądowy TX3 C 25A znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz obiektach użyteczności publicznej. Dzięki charakterystyce C, jest on dedykowany do obwodów zasilających urządzenia generujące krótkotrwałe piki prądowe podczas startu. Idealnie sprawdza się w zabezpieczaniu:

• Obwodów gniazd wtykowych w warsztatach i garażach, gdzie podłączane są elektronarzędzia.
• Systemów klimatyzacji i wentylacji mechanicznej.
• Pomp ciepła oraz innych urządzeń zasilanych silnikami jednofazowymi i trójfazowymi (w układach wielobiegunowych).
• Zaawansowanych systemów oświetleniowych o dużej mocy.

Wskazówki Montażowe

Instalacja wyłącznika powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami SEP. Aparat jest przystosowany do montażu na standardowym wsporniku montażowym TH35 (szyna DIN). Kluczowe aspekty montażu obejmują:

• Oszynowanie: Konstrukcja zacisków pozwala na wygodne przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco skraca czas prefabrykacji rozdzielnicy i zapewnia pewny styk elektryczny.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków (zaleca się stosowanie wkrętaków dynamometrycznych).
• Akcesoria: Należy pamiętać, że model ten nie współpracuje z blokami różnicowoprądowymi, jednak jest w pełni kompatybilny z akcesoriami sterującymi serii DX3.

FAQ

• Czy ten wyłącznik nadaje się do ochrony silników? Tak, charakterystyka C jest odpowiednia dla odbiorników o prądach rozruchowych od 5 do 10-krotności prądu znamionowego, co obejmuje większość standardowych silników elektrycznych.
• Czy mogę do niego podłączyć styk pomocniczy? Tak, wyłącznik serii TX3 o numerze 403530 może być wyposażony w styki pomocnicze, sygnalizacyjne oraz wyzwalacze z serii DX3.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje 2 standardowe moduły 17,5 mm, czyli łącznie 35 mm szerokości na szynie TH35.
