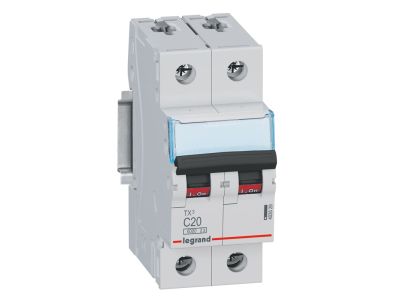

Wyłącznik nadprądowy S302 2P C 20A 6kA serii TX3 | 403529 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 z serii TX3 marki LEGRAND to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Jako aparat dwubiegunowy (2P), zapewnia jednoczesne odłączanie dwóch torów prądowych, co jest kluczowe dla bezpieczeństwa i selektywności w nowoczesnych układach rozdzielczych. Urządzenie charakteryzuje się prądem znamionowym 20 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem dla obwodów z odbiornikami o zwiększonym prądzie rozruchowym.

• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz aż 10 kA według normy przemysłowej IEC 60947-2 przy napięciu 230/400 V~.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 2 moduły (35 mm) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność: Wyłącznik jest w pełni kompatybilny z akcesoriami z serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co znacząco rozszerza jego funkcjonalność.
• Ergonomia: Wyposażony w czarną dźwignię załączającą, która zapewnia czytelną sygnalizację stanu pracy aparatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych standardów bezpieczeństwa. Spełnia wymagania normy IEC 60898-1, co potwierdza jego przydatność w instalacjach domowych i podobnych, gwarantując bezpieczne przerwanie prądu zwarciowego do 6 kA. Dodatkowo, zgodność z normą IEC 60947-2 (10 kA) predysponuje go do pracy w bardziej wymagających warunkach przemysłowych, gdzie parametry sieci wymagają wyższej wytrzymałości dielektrycznej i zwarciowej.

Zastosowanie

Wyłącznik o charakterystyce C i prądzie 20 A znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest dedykowany do zabezpieczania obwodów gniazd wtykowych, oświetlenia o dużej mocy oraz urządzeń napędowych o umiarkowanym prądzie rozruchu. Dzięki dwubiegunowej konstrukcji, doskonale sprawdza się w układach wymagających pełnej izolacji obu przewodów roboczych. Możliwość zasilania za pomocą szyn grzebieniowych (widełkowych) lub sztyftowych ułatwia integrację w rozbudowanych systemach rozdziału energii.

Wskazówki Montażowe

Montaż aparatu odbywa się na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki przemyślanej konstrukcji zacisków, instalator ma możliwość pewnego i trwałego przyłączenia przewodów oraz szyn łączeniowych. Należy zwrócić uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić minimalną rezystancję zestyku i uniknąć przegrzewania się punktów połączeniowych. Ważną informacją projektową jest fakt, że model ten nie pozwala na bezpośrednie przyłączanie bloków różnicowoprądowych, jednak może być swobodnie doposażony w akcesoria sterujące i sygnalizacyjne z serii DX3.

FAQ

• Czy do tego wyłącznika mogę podłączyć styk pomocniczy? Tak, wyłącznik serii TX3 o numerze referencyjnym 403529 jest przystosowany do montażu styków pomocniczych, sygnalizacyjnych oraz wyzwalaczy z serii DX3.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6000 A odnosi się do normy budowlanej IEC 60898-1, natomiast 10 kA to zdolność łączeniowa według normy przemysłowej IEC 60947-2. Oznacza to wyższą wytrzymałość urządzenia w specyficznych warunkach eksploatacji.
• Czy wyłącznik posiada miejsce na etykietę opisową? Tak, konstrukcja aparatów Legrand TX3 przewiduje miejsce na czytelne oznaczenie obwodu, co ułatwia późniejszą eksploatację instalacji.
