Wyłącznik nadprądowy S302 2P C 1A 6kA serii TX3 | 403520 Legrand

Opis i Kluczowe Cechy

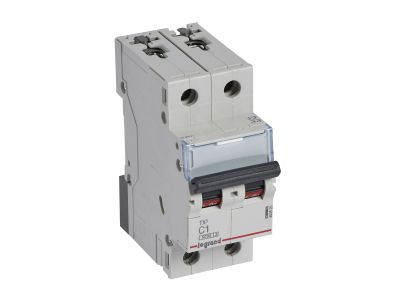

Wyłącznik nadprądowy Legrand serii TX3 o numerze katalogowym 403520 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Jako aparat dwubiegunowy (2P), zapewnia jednoczesne rozłączanie dwóch torów prądowych, co jest kluczowe dla pełnej izolacji obwodów w systemach 230/400 V~. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 1 A, co czyni je idealnym rozwiązaniem do ochrony odbiorników o bardzo niskim poborze mocy, wymagających precyzyjnego zabezpieczenia przed skutkami przeciążeń i zwarć.

• Charakterystyka C: Wyłącznik posiada charakterystykę wyzwalania typu C, co oznacza, że jest przystosowany do urządzeń o prądach rozruchowych o średnich wartościach, zapewniając optymalny balans między czułością a stabilnością pracy.
• Zdolność zwarciowa: Aparat oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz aż 10 kA według normy przemysłowej IEC 60947-2, co gwarantuje wysoki poziom bezpieczeństwa w przypadku wystąpienia gwałtownych awarii.
• Modułowość i design: Szerokość urządzenia to dokładnie 2 moduły (35 mm), co pozwala na przejrzystą organizację w rozdzielnicy. Czarna dźwignia załączająca ułatwia szybką identyfikację stanu aparatu.
• Rozbudowa: Produkt jest w pełni kompatybilny z akcesoriami serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co pozwala na budowę zaawansowanych systemów automatyki budynkowej.

Zgodność z Normami

Wyłącznik Legrand TX3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w warunkach profesjonalnych. Urządzenie spełnia wymagania normy IEC 60898-1, dedykowanej dla instalacji domowych i podobnych, gdzie określono zdolność łączeniową na poziomie 6 kA. Dodatkowo, aparat spełnia normę IEC 60947-2 dla zastosowań przemysłowych, osiągając w tym standardzie wytrzymałość zwarciową do 10 kA przy napięciu 230/400 V~. Taka dwutorowa certyfikacja świadczy o uniwersalności i wysokiej jakości wykonania komponentów wewnętrznych.

Zastosowanie

Dzięki niskiemu prądowi znamionowemu (1 A) oraz charakterystyce C, wyłącznik ten znajduje szerokie zastosowanie w specjalistycznych gałęziach elektrotechniki:

• Ochrona obwodów sterowniczych i automatyki, gdzie wymagane jest precyzyjne zabezpieczenie czułych komponentów.
• Zabezpieczanie transformatorów sterowniczych o niewielkich mocach.
• Ochrona obwodów sygnalizacyjnych oraz systemów pomiarowych.
• Zastosowanie w rozdzielnicach obiektów użyteczności publicznej oraz przemysłowych, gdzie wymagana jest wysoka selektywność zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika Legrand 403520 powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Urządzenie jest przystosowane do szybkiego zatrzaskiwania na standardowym wsporniku montażowym TH35 (szyna DIN).
• Oszynowanie: Konstrukcja zacisków umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco skraca czas prefabrykacji rozdzielnicy i zapewnia pewny styk elektryczny.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków (zaleca się stosowanie wkrętaków dynamometrycznych).
• Akcesoria: Montaż styków pomocniczych z serii DX3 odbywa się po lewej stronie aparatu bez użycia specjalistycznych narzędzi.
• Uwaga: Model ten nie posiada możliwości przyłączenia bloków różnicowoprądowych.

FAQ

• Czy ten wyłącznik nadaje się do ochrony silników? Tak, charakterystyka C pozwala na stosowanie go przy silnikach o bardzo małej mocy, które generują umiarkowane prądy rozruchowe.
• Czy mogę użyć szyny grzebieniowej do połączenia tego wyłącznika z innymi aparatami TX3? Tak, aparat jest w pełni przystosowany do zasilania za pomocą szyn grzebieniowych i sztyftowych.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6kA odnosi się do normy budownictwa ogólnego (IEC 60898-1), natomiast 10kA to wytrzymałość w warunkach przemysłowych według normy IEC 60947-2.
