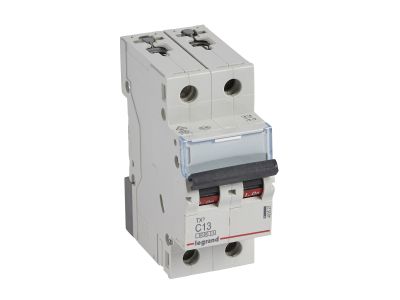

Wyłącznik nadprądowy S302 2P C 13A 6kA serii TX3 | 403527 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 serii TX3 to dwubiegunowy aparat o charakterystyce C i prądzie znamionowym 13 A, zaprojektowany do ochrony obwodów przed przeciążeniami i zwarciami. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (zgodnie z IEC 60898-1) oraz 10 kA (zgodnie z IEC 60947-2) zapewnia skuteczną ochronę w instalacjach domowych i przemysłowych. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 13 A (charakterystyka C): Zabezpiecza obwody o średnim obciążeniu, idealny do silników, oświetlenia i gniazd wtykowych – wyzwala przy prądach 5–10 krotności prądu znamionowego.
• Znamionowa zdolność zwarciowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Duży margines bezpieczeństwa w przypadku zwarć, minimalizuje ryzyko uszkodzenia instalacji i urządzeń.
• Montaż na szynie TH35 (2 moduły): Łatwy i szybki montaż w standardowych rozdzielnicach, oszczędność miejsca dzięki kompaktowej obudowie.
• Możliwość rozbudowy o akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe i napędy – umożliwia dostosowanie do indywidualnych potrzeb instalacji.
• Podłączenie szyn grzebieniowych lub sztyftowych: Elastyczność w projektowaniu rozdzielnicy, ułatwia prowadzenie przewodów i redukuje czas montażu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 (zabezpieczenie nadprądowe w instalacjach domowych i podobnych) oraz IEC 60947-2 (łączniki niskonapięciowe dla przemysłu). Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S302 znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych oraz lekkim przemyśle. Charakterystyka C jest szczególnie polecana do obwodów o charakterze rezystancyjno-indukcyjnym.

• Ochrona obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie linii zasilających silniki małej mocy, pompy, wentylatory i kompresory.
• W rozdzielnicach przemysłowych jako ochrona odbiorników o prądzie rozruchowym wyższym od nominalnego (np. klimatyzatory, piece).
• Udział w systemach automatyki budynkowej – jako zabezpieczenie obwodów sterowniczych przy współpracy ze stycznikami i przekaźnikami.

Wskazówki Montażowe

Montaż wyłącznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (35 mm) w rozdzielnicach. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 13 A i obowiązującymi normami. Moment dokręcania zacisków oraz szczegółowe zalecenia montażowe znajdują się w dokumentacji producenta – ich przestrzeganie jest warunkiem poprawnej i bezpiecznej pracy.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę C, która oznacza wyzwalanie w zakresie 5–10 krotności prądu znamionowego (In). Stosowany jest obwodów, gdzie występują krótkotrwałe prądy rozruchowe, np. silniki i oświetlenie.
• Czy można do niego podłączyć blok różnicowoprądowy? Nie, wyłączniki serii S302 nie posiadają możliwości bezpośredniego przyłączania bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy zastosować osobne wyłączniki różnicowoprądowe.
• Jakie akcesoria można zamontować w tym wyłączniku? Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3. Umożliwiają one sygnalizację stanu, zdalne wyzwalanie i automatyzację pracy.
