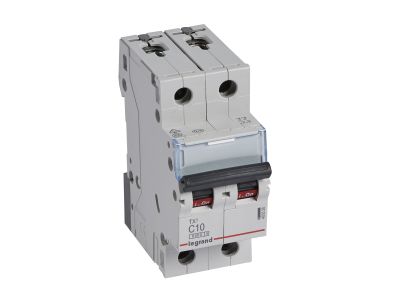

Wyłącznik nadprądowy S302 2P C 10A 6kA serii TX3 | 403526 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 serii TX3 o numerze katalogowym 403526 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się dwubiegunową konstrukcją (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zapewniając wyższy poziom bezpieczeństwa w obwodach 230/400 V~. Prąd znamionowy wynoszący 10 A w połączeniu z charakterystyką czasowo-prądową typu C sprawia, że aparat ten jest idealny do zabezpieczania odbiorników o umiarkowanych prądach rozruchowych.

• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz aż 10 kA według normy przemysłowej IEC 60947-2, co gwarantuje niezawodność w trudnych warunkach eksploatacyjnych.
• Modułowość: Szerokość aparatu wynosi dokładnie 2 moduły (35 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność: Wyłącznik umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace prefabrykacyjne.
• Rozbudowa: Możliwość wyposażenia w dodatkowe styki pomocnicze, wyzwalacze oraz napędy z serii DX3 pozwala na integrację z systemami automatyki i zdalnego nadzoru.
• Design: Ergonomiczna dźwignia załączająca w kolorze czarnym zapewnia czytelną sygnalizację stanu pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Wyłącznik spełnia wymagania normy IEC 60898-1, która definiuje parametry pracy w instalacjach domowych i podobnych, osiągając wytrzymałość zwarciową 6 kA. Dodatkowo, aparat jest zgodny z normą IEC 60947-2 dla zastosowań przemysłowych, gdzie jego zdolność łączeniowa wzrasta do 10 kA przy napięciu 230/400 V~. Brak możliwości przyłączania bloków różnicowoprądowych determinuje jego rolę jako dedykowanego zabezpieczenia nadmiarowo-prądowego.

Zastosowanie

Dzięki charakterystyce C, wyłącznik nadprądowy TX3 10A znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest on przeznaczony do ochrony obwodów, w których występują urządzenia o prądach rozruchowych wyższych niż w przypadku standardowego oświetlenia, takich jak:

• Obwody gniazd wtykowych w biurach i warsztatach.
• Zabezpieczenie silników o małej mocy i wentylatorów.
• Systemy sterowania i automatyki budynkowej.
• Infrastruktura oświetleniowa wykorzystująca lampy wyładowcze lub LED o dużej mocy jednostkowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do szybkiego zatrzaskiwania na standardowym wsporniku montażowym TH35 (szyna DIN). Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Oprzewodowanie: Aparat wspiera zarówno szyny łączeniowe, jak i przewody giętkie oraz sztywne.
• Akcesoria: W przypadku montażu styków pomocniczych DX3, należy je zamontować po lewej stronie aparatu przed ostatecznym zamocowaniem na szynie.
• Przestrzeń: Należy zachować odpowiednie odstępy izolacyjne zgodnie z projektem instalacji.

FAQ

• Czy do tego wyłącznika mogę dołożyć moduł różnicowoprądowy? Nie, konstrukcja serii TX3 w tej wersji nie przewiduje możliwości przyłączania bloków różnicowoprądowych.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka C, zastosowana w tym modelu, pozwala na krótkotrwałe przeciążenia prądowe (5-10x In), co zapobiega zbędnemu wyzwalaniu przy rozruchu urządzeń indukcyjnych.
• Czy wyłącznik współpracuje z szynami sztyftowymi? Tak, konstrukcja zacisków umożliwia zasilanie zarówno szyną sztyftową, jak i grzebieniową, co zwiększa elastyczność montażu.
