Wyłącznik nadprądowy S302 2P C 10A 6kA serii DX3 | 407798 Legrand

Opis i Kluczowe Cechy

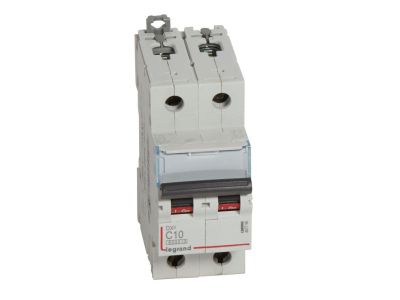

Wyłącznik nadprądowy S302 2P C 10A o symbolu 407798 z serii DX3 to dwubiegunowe zabezpieczenie instalacji elektrycznych. Prąd znamionowy 10 A zapewnia ochronę obwodów o umiarkowanym obciążeniu, a charakterystyka C umożliwia pracę z odbiornikami generującymi chwilowe prądy rozruchu, np. silnikami. Znamionowa zwarciowa zdolność łączeniowa wynosi 6 kA według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2, co gwarantuje skuteczne wyłączanie przy dużych prądach zwarciowych. Dzięki szerokości 2 modułów (35 mm) urządzenie oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 10 A: Bezpieczna praca w obwodach o obciążeniu do 10 A bez ryzyka przegrzania – idealny do oświetlenia, gniazd i urządzeń domowych.
• Charakterystyka C: Wyłącznik wytrzymuje krótkotrwałe prądy rozruchu (5–10 krotność prądu znamionowego), co czyni go odpowiednim do zabezpieczania silników, agregatów i innych odbiorników indukcyjnych.
• Znamionowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka odporność na zwarcia w instalacjach domowych i przemysłowych, zapewniająca niezawodne wyłączenie w sytuacji awaryjnej.
• Szerokość 2 modułów (35 mm): Kompaktowa budowa ułatwia montaż w ciasnych rozdzielnicach, pozostawiając miejsce na inne aparaty modułowe.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3, co zwiększa funkcjonalność układu.

Zgodność z Normami

Wyłącznik nadprądowy S302 spełnia wymagania norm IEC/EN 60898-1 (dla wyłączników do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (dla wyłączników do zastosowań przemysłowych). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce C i wysokiej zdolności zwarciowej wyłącznik znajduje szerokie zastosowanie w ochronie obwodów końcowych i rozdzielnic. Stosowany jest zarówno w instalacjach mieszkaniowych, jak i w obiektach przemysłowych.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie silników elektrycznych, pomp, sprężarek i innych urządzeń o podwyższonym prądzie rozruchu.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przeciążeniowe i zwarciowe.
• Integracja z systemem optymalnego rozdziału energii HX3 (do 125 A) oraz akcesoriami DX3 dla rozbudowy funkcji sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S302 może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Przekrój przewodów przyłączeniowych dobrać odpowiednio do prądu znamionowego 10 A – zalecany przekrój 1,5 mm² dla miedzi. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Wyłącznik umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia prowadzenie instalacji.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Znamionowa zwarciowa zdolność łączeniowa wynosi 6 kA zgodnie z IEC/EN 60898-1 oraz 10 kA zgodnie z IEC/EN 60947-2 – obie wartości dotyczą napięcia 230/400 V~.
• Czy mogę go użyć do zabezpieczenia silnika? Tak, charakterystyka C jest zaprojektowana do odbiorników o podwyższonym prądzie rozruchu, takich jak silniki, pompy czy sprężarki. Należy jednak upewnić się, że prąd znamionowy 10 A odpowiada obciążeniu silnika.
• Jakie akcesoria można dołączyć do tego wyłącznika? Wyłącznik można rozbudować o styki pomocnicze, wyzwalacze napięciowe i napędy z serii DX3, a także przyłączyć bloki różnicowoprądowe. Umożliwia to zdalne sterowanie, sygnalizację stanu oraz dodatkową ochronę różnicowoprądową.
