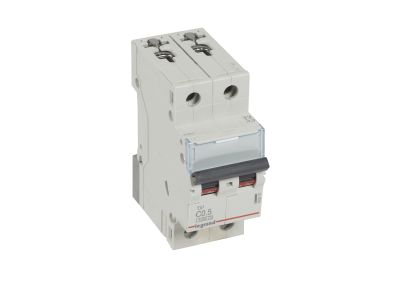

Wyłącznik nadprądowy S302 2P C 0,5A 6kA serii TX3 | 403519 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 2P C 0,5A 6kA serii TX3 (symbol 403519) to dwubiegunowe zabezpieczenie przeznaczone do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 0,5 A i charakterystyce C zapewnia selektywną pracę w obwodach o małym obciążeniu, np. w układach sterowania czy czujników. Szerokość 2 modułów (35 mm) ułatwia zabudowę w rozdzielnicy modułowej.

• Prąd znamionowy 0,5 A: Precyzyjna ochrona słabo obciążonych obwodów – minimalizuje ryzyko niepotrzebnych wyłączeń przy jednoczesnym skutecznym odcięciu zasilania w przypadku zwarcia lub przeciążenia.
• Charakterystyka C: Zaprojektowana do obciążeń o podwyższonym prądzie rozruchowym (np. małe silniki, transformatory sterownicze, stateczniki) – wytrzymuje krótkotrwałe przeciążenia bez zbędnego wyzwalania.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka skuteczność przerywania prądów zwarciowych, co przekłada się na bezpieczeństwo instalacji i urządzeń końcowych.
• Szerokość 2 modułów (35 mm): Oszczędność miejsca w rozdzielnicy oraz łatwa integracja z innymi aparatami modułowymi.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Rozszerza funkcjonalność o sygnalizację stanu, zdalne wyzwalanie lub automatykę – bez konieczności stosowania dodatkowych szafek.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w warunkach przemysłowych i komercyjnych. Posiada oznaczenie CE i jest zgodny z europejskimi dyrektywami dotyczącymi sprzętu elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S302 2P C 0,5A dedykowany jest do precyzyjnej ochrony obwodów, w których prąd znamionowy nie przekracza 0,5 A. Sprawdza się w instalacjach sterowniczych, automatyce budynkowej oraz przy zasilaniu czujników i przekaźników.

• Ochrona obwodów sterowania (np. zasilanie styczników, przekaźników, PLC).
• Zabezpieczenie linii czujników przemysłowych i sygnalizatorów.
• Ochrona transformatorów sterowniczych o małej mocy.
• Instalacje oświetlenia awaryjnego i systemów przyzywowych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz zgodnie z obciążalnością prądową (zalecany max 1,5 mm² dla obwodów 0,5 A). Moment dokręcania zacisków – według dokumentacji producenta. Wyłącznik nie umożliwia przyłączania bloków różnicowoprądowych (RCD).

FAQ

• Jaki prąd znamionowy ma ten wyłącznik? Prąd znamionowy wynosi 0,5 A – przeznaczony do ochrony obwodów o małym poborze mocy, takich jak układy sterowania czy czujniki.
• Do jakich obciążeń nadaje się charakterystyka C? Charakterystyka C jest zalecana do obwodów, w których występują krótkotrwałe udary prądowe, np. przy rozruchu silników, transformatorów lub stateczników. Wyłącznik wytrzymuje prąd rozruchowy do 5–10 krotności prądu znamionowego.
• Czy można podłączyć blok różnicowoprądowy do tego wyłącznika? Nie. Zgodnie z danymi producenta wyłącznik S302 nie obsługuje bezpośredniego przyłączania bloków różnicowoprądowych. W przypadku potrzeby ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik różnicowoprądowy.
