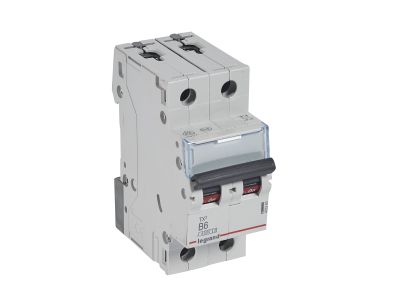

Wyłącznik nadprądowy S302 2P B 6A 6kA serii TX3 | 403383 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 z serii TX3 o numerze katalogowym 403383 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się dwubiegunową konstrukcją (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zwiększając poziom bezpieczeństwa w obwodach jednofazowych i wielofazowych. Prąd znamionowy wynoszący 6 A oraz charakterystyka wyzwalania typu B sprawiają, że aparat ten jest idealny do ochrony odbiorników o niskim prądzie rozruchowym, takich jak obwody oświetleniowe czy gniazda wtykowe ogólnego przeznaczenia.

• Znamionowa zwarciowa zdolność łączeniowa: Urządzenie oferuje wytrzymałość na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz aż 10 kA według normy przemysłowej IEC 60947-2, co gwarantuje niezawodność w przypadku wystąpienia zwarć o dużej energii.
• Modułowa konstrukcja: Szerokość wynosząca 2 moduły (35 mm) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Wszechstronność połączeń: Zaciski windowe umożliwiają przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne.
• Kompatybilność: Możliwość doposażenia w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy z serii DX3 pozwala na budowę zaawansowanych systemów automatyki i zdalnego sterowania.

Zgodność z Normami

Wyłącznik Legrand TX3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, zapewniając zdolność łączeniową 6 kA przy napięciu 230/400 V~. Dodatkowo, aparat jest zgodny z normą IEC 60947-2 dla zastosowań przemysłowych, gdzie jego zdolność zwarciowa wzrasta do 10 kA. Czarna dźwignia załączająca stanowi wyraźny wskaźnik stanu pracy urządzenia, a brak możliwości przyłączania bloków różnicowoprądowych definiuje jego konkretne przeznaczenie jako zabezpieczenie nadmiarowoprądowe.

Zastosowanie

Dzięki charakterystyce B, wyłącznik S302 6A znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowany do ochrony przewodów i odbiorników przed skutkami przeciążeń oraz zwarć w obwodach, gdzie nie występują duże uderzenia prądowe przy rozruchu. Idealnie sprawdza się w:

• Zabezpieczaniu obwodów oświetleniowych LED i tradycyjnych.
• Ochronie czułych urządzeń elektronicznych w biurach i domach.
• Instalacjach sterowniczych, gdzie wymagany jest niski prąd znamionowy zabezpieczenia.
• Systemach automatyki budynkowej jako element wykonawczy współpracujący z akcesoriami DX3.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki dwumodułowej obudowie o szerokości 17,5 mm na moduł, aparat stabilnie osadza się na szynie. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Wyłącznik umożliwia zasilanie zarówno od góry, jak i od dołu, a kompatybilność z szynami łączeniowymi pozwala na estetyczne i bezpieczne mostkowanie wielu aparatów w jednym rzędzie rozdzielnicy.

FAQ

• Czy do tego wyłącznika mogę dołożyć moduł różnicowoprądowy? Nie, konstrukcja serii TX3 w tej konfiguracji nie przewiduje możliwości przyłączania bloków różnicowoprądowych.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B, zastosowana w tym modelu, wyzwala szybciej (przy prądzie 3-5 krotności prądu znamionowego), co czyni ją odpowiednią do ochrony odbiorników domowych bez dużych prądów rozruchowych.
• Czy wyłącznik współpracuje z akcesoriami z serii DX3? Tak, aparat jest w pełni kompatybilny ze stykami pomocniczymi, wyzwalaczami i napędami z serii DX3, co zwiększa jego funkcjonalność w systemach sterowania.
