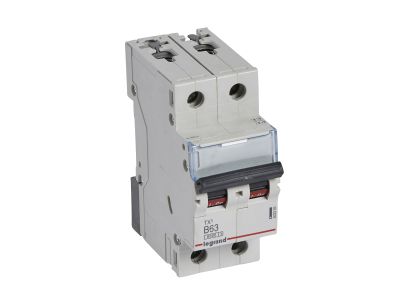

Wyłącznik nadprądowy S302 2P B 63A 6kA serii TX3 | 403393 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 2P B 63A 6kA z serii TX3 (symbol 403393) to dwubiegunowy aparat modułowy przeznaczony do ochrony obwodów przed skutkami zwarć i przeciążeń. Prąd znamionowy 63 A oraz charakterystyka B zapewniają skuteczne zabezpieczenie instalacji o charakterze rezystancyjnym, takich jak gniazda wtyczkowe czy oświetlenie. Zwarcie zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2) gwarantuje bezpieczne rozłączanie w stanach awaryjnych. Szerokość 2 modułów (35 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

• Prąd znamionowy 63 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Charakterystyka B: szybkie wyzwalanie przy przeciążeniach i krótkich zwarciach, idealna do odbiorników o charakterze rezystancyjno-indukcyjnym.
• Zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): niezawodne przerywanie prądów zwarciowych w typowych warunkach sieciowych.
• Dwubiegunowy (2P): odłącza oba bieguny obwodu jednofazowego 230/400 V~, zwiększając bezpieczeństwo obsługi.
• Szerokość 2 modułów (35 mm): kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy i ułatwia montaż.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX³: elastyczna rozbudowa układu bez konieczności wymiany aparatu.
• Przyłączanie szynami grzebieniowymi lub sztyftowymi: uproszczenie okablowania w rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania norm IEC 60898-1 (zwarciowa zdolność łączeniowa 6000 A) oraz IEC 60947-2 (zwarciowa zdolność łączeniowa 10 kA) przy napięciu 230/400 V~. Wyłącznik nadprądowy S302 serii TX3 posiada deklarację zgodności CE oraz jest przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy S302 2P B 63A znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych i przemysłowych, gdzie wymagana jest ochrona obwodów przed zwarciami i przeciąŜeniami. Dzięki wysokiemu prądowi znamionowemu i charakterystyce B sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych w pomieszczeniach o dużym obciążeniu (kuchnie, warsztaty).
• Zabezpieczenie linii oświetleniowych w budynkach użyteczności publicznej oraz halach produkcyjnych.
• Stosowanie w tablicach rozdzielczych sterowania oświetleniem i gniazdami w automatyce budynkowej.
• Ochrona obwodów odbiorników rezystancyjnych, takich jak grzejniki czy podgrzewacze wody.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całej instalacji. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy – wystarczy zatrzasnąć go na szynie. Do przyłączenia przewodów należy użyć odpowiedniego narzędzia, a moment dokręcania zacisków dostosować do wartości podanych w dokumentacji technicznej producenta. Przekrój przewodów dobrać do prądu znamionowego 63 A oraz spodziewanego obciążenia. Po zakończeniu montażu sprawdzić poprawność połączeń i dokręcenia zacisków.

FAQ

• Czy wyłącznik nadprądowy S302 można wyposażyć w styki pomocnicze? Tak, urządzenie pozwala na dołączenie styków pomocniczych, wyzwalaczy oraz napędów z serii DX³. Umożliwia to sygnalizację stanu zadziałania lub zdalne wyłączanie obwodu.
• Jaka jest maksymalna zdolność zwarciowa tego wyłącznika? Zgodnie z normą IEC 60898-1 zdolność zwarciowa wynosi 6 kA, natomiast według IEC 60947-2 – 10 kA przy napięciu 230/400 V~. Wyższa wartość dotyczy zastosowań przemysłowych.
• Czy do tego wyłącznika można podłączyć blok różnicowoprądowy (RCD)? Zgodnie z danymi technicznymi producenta, nie ma możliwości bezpośredniego przyłączania bloków różnicowoprądowych. Należy stosować oddzielny wyłącznik różnicowoprądowy w obwodzie.
