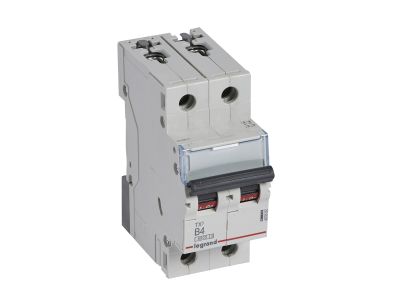

Wyłącznik nadprądowy S302 2P B 4A 6kA serii TX3 | 403382 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 z serii TX3 to dwubiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 4 A. Zwarciowa zdolność łączeniowa wynosi 6 kA (zgodnie z IEC 60898-1) oraz 10 kA (IEC 60947-2) przy napięciu 230/400 V AC. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy. Produkt przeznaczony do ochrony obwodów przed skutkami przeciążeń i zwarć, z możliwością rozbudowy o styki pomocnicze, wyzwalacze i napędy z serii DX³.

• Dwubiegunowy (2P) 230/400 V AC: Zapewnia jednoczesne odłączanie obu biegunów, co zwiększa bezpieczeństwo obsługi i izolację obwodu.
• Charakterystyka B: Wyzwalanie przy prądzie 3-5 krotności prądu znamionowego – idealna do obwodów o charakterze rezystancyjnym (oświetlenie, gniazda wtyczkowe) i niskich prądach rozruchowych.
• Prąd znamionowy 4 A: Umożliwia precyzyjne zabezpieczenie odbiorników o niewielkim poborze mocy, minimalizując ryzyko zbędnych wyłączeń.
• Zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Gwarantuje skuteczne przerywanie prądów zwarciowych w typowych instalacjach niskiego napięcia.
• Szerokość 2 modułów (35 mm): Oszczędność miejsca w rozdzielnicy, ułatwia montaż w szafach o ograniczonej przestrzeni.

Zgodność z Normami

Wyłącznik nadprądowy S302 serii TX3 spełnia wymagania norm IEC 60898-1 (zwarciowa zdolność łączeniowa 6 kA) oraz IEC 60947-2 (10 kA). Posiada oznaczenie CE i jest przeznaczony do instalacji zgodnych z obowiązującymi przepisami elektrotechnicznymi.

Zastosowanie

Wyłącznik nadprądowy S302 B 4A znajduje zastosowanie jako zabezpieczenie obwodów odbiorczych w instalacjach mieszkaniowych, biurowych i przemysłowych. Charakterystyka B preferowana jest tam, gdzie nie występują duże prądy rozruchowe.

• Ochrona obwodów oświetleniowych (żarówki, LED, świetlówki kompaktowe).
• Zabezpieczenie gniazd wtyczkowych w pomieszczeniach o małym obciążeniu (sypialnie, biura, pokoje hotelowe).
• Ochrona obwodów sterowania (niskoprądowych odbiorników, przekaźników, styczników).
• Zastosowanie w rozdzielnicach jako zabezpieczenie przedlicznikowe lub odbiorcze w instalacjach jednofazowych i trójfazowych (przy odpowiednim doborze biegunów).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuj na szynie TH35 (DIN) w rozdzielnicy. Dokręcaj śruby zacisków momentem podanym w dokumentacji producenta – typowo 2–3 Nm. Przekrój przewodów dobieraj zgodnie z prądem znamionowym i charakterystyką wyłącznika (dla 4 A zalecany przekrój min. 1,5 mm²). Pamiętaj o zachowaniu odstępów izolacyjnych i wentylacji.

FAQ

• Jaki jest stopień ochrony wyłącznika? Wyłączniki nadprądowe serii TX3 przeznaczone są do montażu wewnątrz rozdzielnic; standardowy stopień ochrony dla aparatury modułowej wynosi IP20 (ochrona przed dotykiem palcem). W przypadku montażu w obudowie o wyższym IP, ochronę zapewnia obudowa.
• Czy wyłącznik można wyposażyć w styki pomocnicze? Tak, istnieje możliwość dołączenia styków pomocniczych, wyzwalaczy wzrostowych i napięciowych oraz napędów z serii DX³. Producent nie przewiduje natomiast bezpośredniego przyłączania bloków różnicowoprądowych.
• Jaka jest różnica między charakterystyką B a C w wyłącznikach? Charakterystyka B wyzwala przy prądzie 3–5 krotności prądu znamionowego, co czyni ją odpowiednią do obwodów o charakterze rezystancyjnym i niskich prądach rozruchowych (oświetlenie, gniazda). Charakterystyka C wyzwala przy 5–10 krotności i stosowana jest w obwodach z silnikami i transformatorami.
