Wyłącznik nadprądowy S302 2P B 40A 6kA serii TX3 | 403391 Legrand

Opis i Kluczowe Cechy

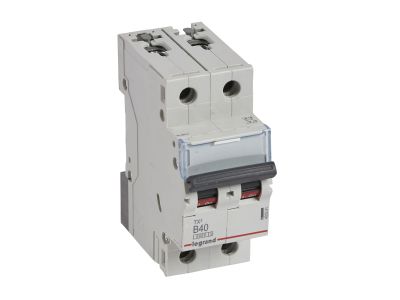

Wyłącznik nadprądowy S302 serii TX3 o symbolu 403391 to dwubiegunowy aparat modułowy o prądzie znamionowym 40 A i charakterystyce B. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (IEC 60898-1) i 10 kA (IEC 60947-2) zapewnia skuteczną ochronę instalacji przed skutkami zwarć. Szerokość 2 modułów (35 mm) ułatwia kompaktowy montaż w rozdzielnicach na szynie TH35. Przeznaczony do pracy w sieciach 230/400 V~.

• Prąd znamionowy 40 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu (np. kuchnie elektryczne, podgrzewacze wody) bez ryzyka przegrzania przewodów.
• Charakterystyka B: szybkie wyzwalanie przy prądach zwarciowych (3–5 In) – idealna do ochrony instalacji odbiorczych w budynkach mieszkalnych i biurowych.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): wysoka odporność na prądy zwarciowe, zapewniająca trwałość i niezawodność nawet w sieciach o podwyższonej mocy zwarciowej.
• Szerokość 2 modułów (35 mm): oszczędność miejsca w rozdzielnicy, umożliwiająca zabudowę większej liczby aparatów w małej szafie.
• Możliwość wyposażenia w akcesoria serii DX³: styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy zdalne – rozszerza funkcjonalność wyłącznika w systemach automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S302 TX3 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC 60947-2 (10 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S302 2P B 40A znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych, wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa obwodów odbiorczych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w instalacjach domowych i biurowych.
• Zabezpieczenie odbiorników o charakterze rezystancyjnym i niewielkich silników (np. wentylatory, pompy) w obwodach ogólnego przeznaczenia.
• Budowa rozdzielnic głównych i piętrowych w systemach TN-S, TN-C-S.
• Stosowanie jako wyłącznik główny w małych tablicach mieszkaniowych (przy odpowiednim doborze prądu i charakterystyki).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S302 TX3 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 40 A, zgodnie z obowiązującymi normami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Uwaga: brak możliwości bezpośredniego przyłączania bloków różnicowoprądowych.

FAQ

• Do jakich obwodów zalecana jest charakterystyka B? Charakterystyka B (wyzwalanie 3–5 In) jest przeznaczona do ochrony obwodów odbiorczych o charakterze rezystancyjnym i niewielkiej indukcyjności – głównie instalacji domowych, biurowych i oświetleniowych. Nie jest zalecana do zabezpieczania silników (tam stosuje się charakterystykę C lub D).
• Czy mogę podłączyć do tego wyłącznika blok różnicowoprądowy? Nie, wyłącznik nadprądowy S302 TX3 nie posiada możliwości przyłączania bloków różnicowoprądowych. W celu uzyskania ochrony różnicowoprądowej należy zastosować odpowiedni wyłącznik różnicowoprądowy (RCD) w szeregu.
• Czy można wyposażyć wyłącznik w styki pomocnicze lub wyzwalacze? Tak, wyłącznik umożliwia montaż akcesoriów z serii DX³: styków pomocniczych (sygnalizacja stanu załączenia/wyłączenia), wyzwalaczy wzrostowych i podnapięciowych oraz napędów zdalnych. Należy pamiętać o zachowaniu kompatybilności mechanicznej i elektrycznej zgodnie z instrukcją.
