Wyłącznik nadprądowy S302 2P B 3A 6000A serii TX3 | 403381 Legrand

Opis i Kluczowe Cechy

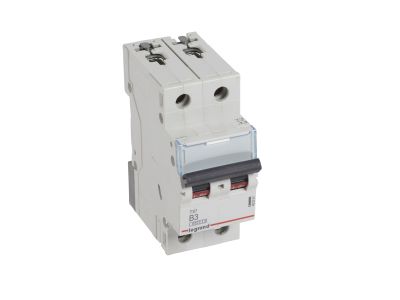

Wyłącznik nadprądowy S302 serii TX3 to dwubiegunowe urządzenie ochronne o charakterystyce B, prądzie znamionowym 3 A i znamionowej zdolności zwarciowej 6000 A (zgodnie z IEC 60898-1) oraz 10 kA (zgodnie z IEC 60947-2). Zajmuje 2 moduły (35 mm na szynie TH35), co umożliwia kompaktową instalację w rozdzielnicy przy jednoczesnym zapewnieniu niezawodnej ochrony przeciążeniowej i zwarciowej.

• Charakterystyka wyzwalania B: Zapewnia szybkie wyłączanie przy przeciążeniach i zwarciu w obwodach o charakterze rezystancyjnym lub mieszanym, skutecznie chroniąc przewody i odbiorniki.
• Prąd znamionowy 3 A: Przeznaczony do zabezpieczania obwodów o małym obciążeniu, takich jak oświetlenie LED czy sterowniki, bez ryzyka przegrzania styków.
• Szerokość 2 modułów (35 mm): Oszczędza miejsce w rozdzielnicy, umożliwiając montaż w standardowych szafkach i pozostawiając przestrzeń na inne aparaty.
• Możliwość rozbudowy: Kompatybilny ze stykami pomocniczymi, wyzwalaczami i napędami z serii DX3, co zwiększa funkcjonalność instalacji bez konieczności wymiany rozdzielnicy.
• Znamionowa zdolność zwarciowa 6 kA (IEC 60898-1) i 10 kA (IEC 60947-2): Gwarantuje niezawodne wyłączenie prądów zwarciowych w różnorodnych warunkach sieciowych, minimalizując ryzyko uszkodzenia urządzeń.

Zgodność z Normami

Wyłącznik nadprądowy S302 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego zdolność do bezpiecznej pracy w instalacjach niskiego napięcia. Posiada certyfikat CE.

Zastosowanie

Uniwersalny wyłącznik nadprądowy do zabezpieczania obwodów w instalacjach mieszkaniowych, komercyjnych i przemysłowych, szczególnie tam, gdzie wymagana jest mała wartość prądu znamionowego.

• Ochrona obwodów oświetleniowych (żarówki, LED) o małej mocy.
• Zabezpieczenie gniazd wtyczkowych w pomieszczeniach o małym zapotrzebowaniu energetycznym.
• Sterowanie i ochrona małych urządzeń sterowniczych (PLC, styczniki, przekaźniki).
• Instalacje w rozdzielnicach wymagających kompaktowych rozwiązań i możliwości rozbudowy o akcesoria DX3.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie DIN TH35 (35 mm). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do prądu znamionowego 3 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – postępuj zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik nadprądowy S302 posiada podświetlenie? W standardowym wykonaniu nie jest wyposażony w podświetlenie. Dźwignia załączająca jest czarna, a stan załączenia widoczny po pozycji dźwigni.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnej wartości – w typowych warunkach pracy w rozdzielnicy wyłącznik nadprądowy osiąga stopień ochrony IP20.
• Czy można dołączyć blok różnicowoprądowy? Nie – producent wyklucza taką możliwość. Do zabezpieczenia różnicowego należy stosować oddzielne urządzenia (np. wyłączniki różnicowoprądowe).
