Wyłącznik nadprądowy S302 2P B 2A 6kA serii TX3 | 403380 Legrand

Opis i Kluczowe Cechy

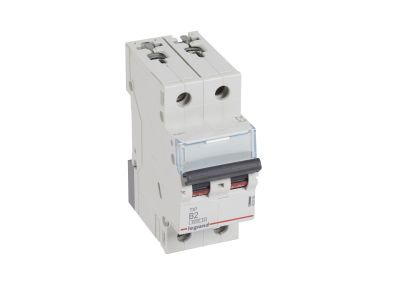

Wyłącznik nadprądowy Legrand serii TX3 o numerze katalogowym 403380 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Jako aparat dwubiegunowy (2P), zapewnia jednoczesne rozłączanie dwóch torów prądowych, co jest kluczowe dla bezpieczeństwa i selektywności w nowoczesnych układach zasilania. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 2 A, co czyni go idealnym rozwiązaniem do ochrony odbiorników o niskim poborze mocy, wymagających precyzyjnego zabezpieczenia przed skutkami przeciążeń i zwarć.

• Charakterystyka B: Zapewnia szybkie zadziałanie wyzwalacza magnetycznego przy prądzie o wartości od 3 do 5-krotności prądu znamionowego, co jest optymalne dla obwodów o niskich prądach rozruchowych.
• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy IEC 60947-2, co gwarantuje wysoką odporność na ekstremalne warunki pracy.
• Modułowość: Szerokość aparatu wynosi dokładnie 35 mm (2 moduły po 17,5 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność: Wyłącznik może być wyposażony w dodatkowe akcesoria z serii DX3, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co znacząco rozszerza jego funkcjonalność.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w sektorze budownictwa mieszkaniowego oraz przemysłowego. Wyłącznik spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, osiągając zdolność łączeniową 6 kA przy napięciu 230/400 V~. Dodatkowo, aparat jest zgodny z normą IEC 60947-2, dedykowaną dla zastosowań przemysłowych, gdzie jego zdolność zwarciowa wzrasta do 10 kA, zapewniając najwyższy poziom ochrony infrastruktury technicznej.

Zastosowanie

Wyłącznik nadprądowy S302 B 2A znajduje szerokie zastosowanie w precyzyjnych układach sterowania i automatyki. Dzięki niskiej wartości prądu znamionowego (2 A), jest on dedykowany do zabezpieczania czułych urządzeń elektronicznych, cewek styczników, transformatorów sterowniczych oraz obwodów sygnalizacyjnych. Dwubiegunowa konstrukcja pozwala na skuteczne odizolowanie odbiorników w systemach jednofazowych z pełnym rozłączeniem przewodu fazowego i neutralnego lub w specyficznych układach dwufazowych. Czarna dźwignia załączająca ułatwia szybką identyfikację stanu aparatu w rzędzie innych zabezpieczeń.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki przemyślanej konstrukcji zacisków, wyłącznik umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne i zapewnia pewność styku elektrycznego. Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków. Ważną informacją projektową jest fakt, że model ten nie posiada możliwości przyłączania bloków różnicowoprądowych, co należy uwzględnić przy planowaniu ochrony przeciwporażeniowej.

FAQ

• Czy do tego wyłącznika mogę podłączyć styk pomocniczy? Tak, aparat jest w pełni kompatybilny z akcesoriami serii DX3, co pozwala na montaż styków pomocniczych, sygnalizacyjnych oraz wyzwalaczy.
• Jaka jest szerokość tego urządzenia w rozdzielnicy? Wyłącznik zajmuje 2 moduły, co odpowiada szerokości 35 mm na szynie TH35.
• Czy charakterystyka B nadaje się do silników? Charakterystyka B jest przeznaczona do obwodów o niskich prądach rozruchowych. W przypadku silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C lub D, jednak dla bardzo małych silników lub urządzeń sterowniczych 2A B może być wystarczające, o ile prąd rozruchowy nie przekracza progu zadziałania.
