Wyłącznik nadprądowy S302 2P B 2A 6kA serii DX3 | 407503 Legrand

Opis i Kluczowe Cechy

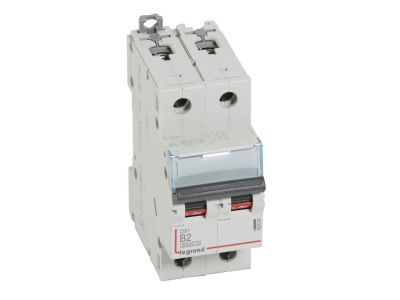

Wyłącznik nadprądowy S302 2P B 2A 6kA (numer katalogowy 407503) z serii DX3 to dwubiegunowe urządzenie ochronne przeznaczone do montażu na szynie TH35. Dzięki prądowi znamionowemu 2 A i charakterystyce B doskonale nadaje się do zabezpieczania obwodów o niskim obciążeniu, takich jak oświetlenie LED czy gniazda w budynkach mieszkalnych. Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) oraz 10 kA (IEC/EN 60947-2) gwarantuje skuteczne wyłączanie zwarć. Szerokość 2 modułów (35 mm) pozwala zaoszczędzić miejsce w rozdzielnicy.

• Dwubiegunowość (2P): Zapewnia jednoczesne odłączenie obu faz w instalacji jednofazowej lub dwóch faz w sieci trójfazowej, zwiększając bezpieczeństwo serwisu i ochronę urządzeń.
• Charakterystyka B: Zadziała przy przeciążeniach i zwarciach w zakresie 3–5 krotności prądu znamionowego – idealna do obwodów z odbiornikami rezystancyjnymi, oświetleniem i gniazdami w budynkach mieszkalnych.
• Prąd znamionowy 2 A: Dedykowany do zabezpieczania obwodów o małym obciążeniu, takich jak oświetlenie LED, sterowniki, czujniki – zapobiega przegrzewaniu przewodów.
• Znamionowa zwarciowa zdolność łączeniowa 6/10 kA: Pewne wyłączenie zwarć o wysokim prądzie, chroniące instalację przed uszkodzeniami – parametry zgodne z wymaganiami dla instalacji domowych i przemysłowych.
• Szerokość 2 modułów (35 mm): Kompaktowa budowa oszczędza miejsce w rozdzielnicy, umożliwiając montaż większej liczby aparatów w ograniczonej przestrzeni.

Zgodność z Normami

Wyłącznik nadprądowy S302 spełnia wymagania norm IEC/EN 60898-1 (dla instalacji niskiego napięcia) oraz IEC/EN 60947-2 (dla łączników przemysłowych). Posiada certyfikat CE i jest zgodny z dyrektywami Unii Europejskiej. Produkt przeznaczony do montażu w rozdzielnicach spełniających standardy DIN.

Zastosowanie

Wyłącznik nadprądowy S302 2P B 2A znajduje zastosowanie w zabezpieczaniu obwodów elektrycznych przed przeciążeniami i zwarciami. Dzięki charakterystyce B i niskiemu prądowi znamionowemu jest szczególnie polecany do:

• Ochrony obwodów oświetleniowych (LED, żarowe) w budynkach mieszkalnych i biurowych.
• Zabezpieczania obwodów gniazd wtykowych w pomieszczeniach o małym zapotrzebowaniu mocy (np. pokoje hotelowe, sale konferencyjne).
• Sterowania i ochrony małych odbiorników takich jak regulatory, czujniki, sterowniki PLC w szafach automatyki.
• Zastosowań w rozdzielnicach podrzędnych, gdzie wymagane jest precyzyjne zabezpieczenie przy niskim prądzie.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S302 może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do obciążenia 2 A, zgodnie z normami instalacyjnymi. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta (zalecany 2,5 Nm). Możliwe jest stosowanie szyn grzebieniowych do rozdzielenia faz oraz przyłączanie akcesoriów takich jak styki pomocnicze, wyzwalacze czy napędy z serii DX3.

FAQ

• Czy wyłącznik S302 nadaje się do ochrony obwodów z silnikami? Charakterystyka B jest przeznaczona głównie do obciążeń rezystancyjnych i oświetlenia. Do silników zaleca się charakterystykę C lub D. Prąd 2 A jest zbyt niski dla typowych silników.
• Jaka jest dopuszczalna temperatura otoczenia podczas pracy? W dokumentacji nie podano szczegółowych wartości – standardowo aparatura modułowa pracuje w zakresie od -25°C do +55°C, jednak dla konkretnych danych zalecamy sprawdzenie karty katalogowej producenta.
• Czy można użyć tego wyłącznika jako głównego wyłącznika instalacji? Tak, jako zabezpieczenie dwubiegunowe nadaje się do odłączania obu biegunów w instalacji jednofazowej, ale jego prąd znamionowy 2 A ogranicza zastosowanie do bardzo małych obwodów. Dla całej instalacji potrzebny jest wyłącznik o wyższym prądzie.
