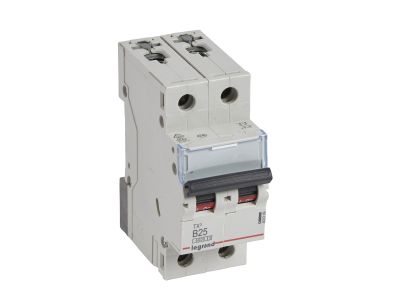

Wyłącznik nadprądowy S302 2P B 25A 6kA serii TX3 | 403389 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 serii TX3 o symbolu 403389 to dwubiegunowy aparat modułowy przeznaczony do ochrony obwodów elektrycznych. Prąd znamionowy 25 A w charakterystyce B zapewnia szybkie wyłączanie przy zwarciu, jednocześnie dopuszczając niewielkie przeciążenia typowe dla obwodów rezystancyjnych i słabo indukcyjnych. Znamionowa zwarciowa zdolność łączeniowa 6 kA (zgodnie z IEC 60898-1) oraz 10 kA (według IEC 60947-2) gwarantuje skuteczne przerywanie prądów zwarciowych, podnosząc bezpieczeństwo instalacji. Szerokość 2 modułów (35 mm) ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 25 A i charakterystyka B: Selektywna ochrona obwodów o charakterze rezystancyjnym (np. oświetlenie, gniazda wtyczkowe) – wyzwalanie następuje przy prądzie 3–5 krotności prądu znamionowego, co minimalizuje ryzyko zbędnych wyłączeń.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka zdolność wyłączania prądów zwarciowych pozwala bezpiecznie stosować wyłącznik w sieciach o znacznej mocy zwarciowej, chroniąc przewody i odbiorniki.
• Montaż na wsporniku TH35 (szyna DIN 35 mm): Szybki i pewny montaż w rozdzielnicach oraz szafach sterowniczych, zgodny z powszechnym standardem.
• Możliwość rozbudowy o akcesoria serii DX3: Wyposażenie w styki pomocnicze, wyzwalacze wzrostowe i napędy umożliwia zdalne monitorowanie i sterowanie, zwiększając funkcjonalność instalacji.
• Przyłączanie za pomocą szyn grzebieniowych lub sztyftowych: Elastyczność okablowania upraszcza rozdzielanie faz i tworzenie grup obwodów – idealne dla instalatorów ceniących porządek i oszczędność miejsca.

Zgodność z Normami

Wyłącznik nadprądowy S302 serii TX3 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V) oraz IEC 60947-2 (10 000 A przy 230/400 V). Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik nadprądowy S302 2P B 25A dedykowany jest do zabezpieczania obwodów odbiorczych w instalacjach niskiego napięcia. Sprawdza się w budynkach mieszkalnych, biurowych i przemysłowych, gdzie wymagana jest ochrona przed przeciążeniem i zwarciem.

• Zabezpieczenie obwodów oświetlenia i gniazd wtyczkowych w instalacjach jednofazowych i trójfazowych (obciążenie rezystancyjne, małe silniki, elektronika).
• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Zastosowanie w tablicach mieszkaniowych i przemysłowych jako wyłącznik nadprądowy dla obwodów o prądzie znamionowym 25 A.
• Element systemów automatyki budynkowej po rozbudowie o styki pomocnicze i wyzwalacze (seria DX3) – możliwość zdalnego odcinania zasilania i sygnalizacji stanu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy i sprawdź brak napięcia na zaciskach. Urządzenie należy zamocować na szynie TH35 (DIN 35 mm) w pozycji pionowej. Zaciski przewodów dokręcaj momentem podanym w dokumentacji producenta (typowy zakres 2–3,5 Nm). Przekrój przewodów dobierz do prądu znamionowego 25 A oraz spodziewanego obciążenia (zalecany przekrój od 2,5 do 6 mm² w zależności od długości i warunków chłodzenia). Nie dopuszczaj do łączenia wyłącznika z blokami różnicowoprądowymi – produkt nie obsługuje takiego połączenia. Po zamontowaniu sprawdź działanie dźwigni załączającej (kolor czarny) oraz zablokuj wszystkie nieużywane moduły w rozdzielnicy.

FAQ

• Czy wyłącznik jest podświetlany? Nie. Wyłącznik nadprądowy S302 serii TX3 nie posiada podświetlenia. Stan załączenia/wyłączenia jest sygnalizowany wyłącznie położeniem dźwigni załączającej (góra/dół).
• Jaki jest stopień ochrony IP wyłącznika? Producent nie podaje konkretnego stopnia ochrony IP dla tego modelu. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy osiąga IP20, co zapewnia ochronę przed dotykiem palcem i przedostaniem się ciał stałych o średnicy powyżej 12,5 mm. Ostateczny stopień ochrony zależy od zastosowanej obudowy rozdzielnicy.
• Co oznacza charakterystyka B w wyłączniku nadprądowym? Charakterystyka B oznacza, że wyzwalacz termiczny reaguje na przeciążenie, a wyzwalacz elektromagnetyczny wyłącza obwód przy prądzie zwarciowym równym 3–5 krotności prądu znamionowego (3–5 × 25 A = 75–125 A). Jest to zalecane do obwodów o niskim prądzie rozruchowym, takich jak oświetlenie, gniazda wtyczkowe, grzejniki czy urządzenia gospodarstwa domowego.
