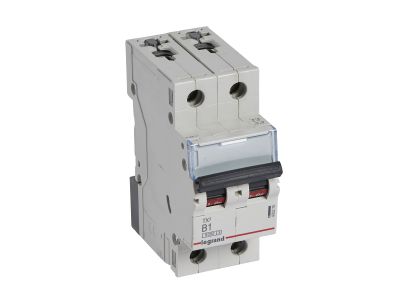

Wyłącznik nadprądowy S302 2P B 1A 6kA serii TX3 | 403379 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 z serii TX3 to dwubiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 1 A, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA według IEC 60898-1 oraz 10 kA według IEC 60947-2 zapewnia skuteczne przerywanie prądów zwarciowych nawet w instalacjach o podwyższonej energii zwarcia. Urządzenie montowane jest na szynie TH35, a jego szerokość 2 modułów (35 mm) ułatwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

• Prąd znamionowy 1 A: Dedykowany do zabezpieczania obwodów o małej mocy – np. oświetlenia LED, obwodów sterowniczych czy przekażników – bez ryzyka zbędnych wyłączeń.
• Charakterystyka B (3–5 In): Szybkie wyłączenie przy prądach zwarciowych, chroni wrażliwe odbiorniki i instalacje przed skutkami zwarć.
• Zdolność zwarciowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka skuteczność wyłączania prądów zwarciowych w sieciach 230/400 V~.
• Szerokość 2 modułów (35 mm): Kompaktowa konstrukcja oszczędza miejsce w szafach rozdzielczych i ułatwia zabudowę na szynie TH35.
• Możliwość rozbudowy o styki pomocnicze, wyzwalacze i napędy z serii DX3: Umożliwia zdalne sterowanie, sygnalizację stanu oraz integrację z systemami automatyki budynkowej.

Zgodność z Normami

Wyłącznik nadprądowy S302 spełnia wymagania norm IEC 60898-1 (aparatura do zabezpieczania instalacji niskiego napięcia) oraz IEC 60947-2 (łączniki niskonapięciowe – wyłączniki do ochrony odbiorników). Posiada oznaczenie CE i może być stosowany w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Wyłącznik serii TX3 typu S302 przeznaczony jest do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć w instalacjach prądu przemiennego 230/400 V. Sprawdza się zarówno w obiektach mieszkalnych, jak i w lekkim przemyśle.

• Zabezpieczenie obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Ochrona torów sterowania w rozdzielnicach przemysłowych – dla obwodów styczników, przekaźników i sterowników PLC.
• Stosowanie w układach wymagających charakterystyki B, np. przy odbiornikach o charakterze rezystancyjnym lub nieliniowym (LED, zasilacze impulsowe).
• Zabezpieczenie rozdzielnic podrzędnych w instalacjach z ograniczonym prądem zwarciowym (do 6 kA lub 10 kA w zależności od normy).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S302 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Urządzenie mocuje się na szynie nośnej TH35 (DIN) o grubości 1 mm. Do przyłącza przewodów stosuj odpowiednie narzędzia; moment dokręcania zacisków oraz przekrój przewodów dobierz zgodnie z dokumentacją producenta i obowiązującymi normami (np. PN-HD 60364). Możliwe jest stosowanie szyn grzebieniowych lub sztyftowych. Nie przyłączaj bloków różnicowoprądowych – do tego celu przewidziano osobne wyłączniki RCD serii DX3.

FAQ

• Czy wyłącznik S302 można łączyć z wyłącznikiem różnicowoprądowym? Nie – ten model nie posiada możliwości przyłączania bloków różnicowoprądowych. W obwodach wymagających ochrony różnicowoprądowej należy zastosować osobny wyłącznik RCD (np. z serii DX3).
• Jakie są wymiary modułowe tego wyłącznika? Szerokość urządzenia to 2 moduły po 17,5 mm każdy (łącznie 35 mm). Montuje się je na szynie TH35 bez potrzeby stosowania dodatkowych adapterów.
• Czy można do niego zamontować styki pomocnicze lub wyzwalacz wznośny? Tak – wyłącznik S302 można wyposażyć w styki pomocnicze, wyzwalacze wznośne i napędy zdalne z serii DX3, co umożliwia sygnalizację stanu oraz zdalne odłączanie obwodu.
