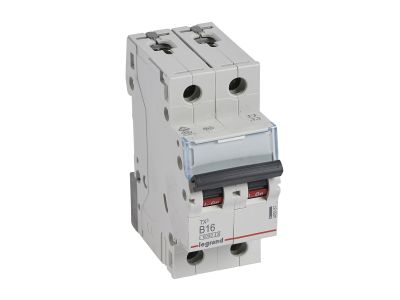

Wyłącznik nadprądowy S302 2P B 16A 6kA serii TX3 | 403387 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 z serii TX3 renomowanej marki LEGRAND to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się dwubiegunową konstrukcją (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zapewniając wyższy poziom bezpieczeństwa w obwodach jednofazowych i wielofazowych. Prąd znamionowy wynoszący 16 A w połączeniu z charakterystyką wyzwalania typu B sprawia, że aparat ten jest idealnym rozwiązaniem do ochrony obwodów o niskich prądach rozruchowych, takich jak oświetlenie czy gniazda wtykowe ogólnego przeznaczenia.

• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy przemysłowej IEC 60947-2, co gwarantuje niezawodność w przypadku wystąpienia ekstremalnych przeciążeń.
• Modułowość: Szerokość aparatu wynosi dokładnie 2 moduły (35 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność: Wyłącznik umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace montażowe i poprawia estetykę okablowania.
• Rozbudowa: Możliwość wyposażenia w dodatkowe styki pomocnicze, wyzwalacze oraz napędy z serii DX3 pozwala na integrację z systemami automatyki i zdalnego sterowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Wyłącznik spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, osiągając zdolność łączeniową 6 kA przy napięciu 230/400 V~. Dodatkowo, aparat jest zgodny z normą IEC 60947-2 dla zastosowań przemysłowych, gdzie jego zdolność zwarciowa wzrasta do 10 kA, co czyni go wszechstronnym rozwiązaniem dla różnych sektorów elektroenergetyki.

Zastosowanie

Wyłącznik nadprądowy LEGRAND TX3 B16 2P znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Dzięki charakterystyce B, która reaguje na prądy zwarciowe w zakresie od 3 do 5-krotności prądu znamionowego, jest on dedykowany do:

• Zabezpieczania obwodów gniazd wtykowych w biurach i mieszkaniach.
• Ochrony nowoczesnych systemów oświetleniowych LED i tradycyjnych.
• Zabezpieczania urządzeń elektronicznych o niskim prądzie rozruchowym.
• Zastosowań w rozdzielnicach piętrowych i głównych, gdzie wymagana jest dwubiegunowa separacja obwodu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do instalacji na standardowym wsporniku montażowym TH35 (szyna DIN). Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Oznakowanie: Czarna dźwignia załączająca pozwala na szybką identyfikację stanu aparatu, a czytelne opisy na obudowie ułatwiają inwentaryzację obwodów.
• Akcesoria: W przypadku montażu akcesoriów z serii DX3, należy upewnić się, że są one prawidłowo zatrzaśnięte na bocznej ściance wyłącznika.
• Ograniczenia: Należy pamiętać, że model ten nie posiada możliwości przyłączania bloków różnicowoprądowych.

FAQ

• Czy ten wyłącznik nadaje się do silników o dużym rozruchu? Nie, do urządzeń o wysokim prądzie rozruchowym zaleca się stosowanie wyłączników o charakterystyce C lub D. Charakterystyka B jest przeznaczona do odbiorników o niskim prądzie rozruchowym.
• Czy mogę użyć szyny grzebieniowej do połączenia kilku takich wyłączników? Tak, konstrukcja zacisków umożliwia zasilanie zarówno za pomocą przewodów, jak i profesjonalnych szyn łączeniowych grzebieniowych lub sztyftowych.
• Czy wyłącznik posiada wskaźnik zadziałania? Stan pracy sygnalizowany jest położeniem czarnej dźwigni załączającej.
