Wyłącznik nadprądowy S302 2P B 10A 6kA serii TX3 | 403385 Legrand

Opis i Kluczowe Cechy

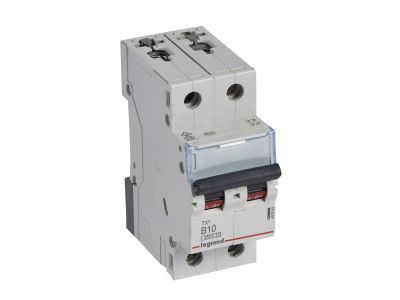

Wyłącznik nadprądowy S302 z serii TX3 renomowanej marki LEGRAND to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Jako aparat dwubiegunowy (2P), zapewnia jednoczesne rozłączanie dwóch torów prądowych, co jest kluczowe dla bezpieczeństwa i selektywności w nowoczesnych układach zasilania. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 A oraz charakterystyką wyzwalania typu B, co czyni go idealnym rozwiązaniem do ochrony obwodów o niskich prądach rozruchowych, takich jak oświetlenie czy gniazda wtykowe ogólnego przeznaczenia.

• Zdolność zwarciowa: Aparat oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz aż 10 kA według normy przemysłowej IEC 60947-2 przy napięciu 230/400 V~.
• Konstrukcja modułowa: Szerokość urządzenia wynosi dokładnie 35 mm (2 moduły po 17,5 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Ergonomia i estetyka: Wyposażony w czarną dźwignię załączającą, która jednoznacznie sygnalizuje stan pracy urządzenia.
• Kompatybilność: Wyłącznik umożliwia montaż dodatkowych akcesoriów z serii DX3, takich jak styki pomocnicze, wyzwalacze wzrostowe czy napędy, co znacząco rozszerza funkcjonalność systemu sterowania i nadzoru.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych standardów bezpieczeństwa, co potwierdzają certyfikaty zgodności z międzynarodowymi normami. Wyłącznik spełnia wymagania normy IEC 60898-1, dedykowanej dla instalacji domowych i podobnych, gwarantując bezpieczne przerwanie prądu zwarciowego do 6 kA. Dodatkowo, zgodność z normą IEC 60947-2 potwierdza jego wysoką wytrzymałość w warunkach przemysłowych, gdzie dopuszczalna graniczna zdolność wyłączania wynosi 10 kA. Dzięki temu projektanci i instalatorzy mogą stosować go w szerokim spektrum obiektów, od budownictwa mieszkaniowego po infrastrukturę komercyjną.

Zastosowanie

Wyłącznik nadprądowy TX3 B 10A 2P znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Dzięki charakterystyce B, reaguje on bezzwłocznie na przeciążenia i zwarcia, chroniąc przewody o mniejszych przekrojach przed skutkami termicznymi. Jest szczególnie polecany do:

• Zabezpieczania obwodów oświetleniowych w budynkach biurowych i mieszkalnych.
• Ochrony gniazd wtykowych w systemach IT, gdzie wymagana jest wysoka niezawodność.
• Zastosowań w automatyce budynkowej, gdzie wymagana jest współpraca ze stykami pomocniczymi serii DX3.
• Instalacji, w których konieczne jest jednoczesne odłączanie fazy i przewodu neutralnego lub dwóch faz.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z obowiązującymi przepisami SEP. Wyłącznik jest przystosowany do szybkiego montażu na standardowym wsporniku montażowym TH35 (szyna DIN). Kluczowe aspekty instalacji obejmują:

• Oszynowanie: Konstrukcja zacisków pozwala na przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co zapewnia trwałe i pewne połączenie elektryczne oraz skraca czas prefabrykacji rozdzielnicy.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków (zaleca się stosowanie wkrętaków dynamometrycznych).
• Rozbudowa: W przypadku montażu akcesoriów (np. styków pomocniczych), należy je zatrzasnąć po lewej stronie aparatu przed zamontowaniem wyłącznika na szynie.
• Uwaga: Model ten nie jest przystosowany do bezpośredniego przyłączania bloków różnicowoprądowych.

FAQ

• Czy ten wyłącznik nadaje się do silników o dużym rozruchu? Nie, do urządzeń o wysokim prądzie rozruchowym zaleca się stosowanie wyłączników o charakterystyce C lub D. Charakterystyka B jest przeznaczona do odbiorników o niskim prądzie rozruchowym.
• Czy mogę do niego podłączyć styk pomocniczy? Tak, wyłącznik jest w pełni kompatybilny z akcesoriami serii DX3, co pozwala na zdalną sygnalizację stanu pracy lub wyzwolenia.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje 2 standardowe moduły, czyli 35 mm szerokości na szynie TH35.
• Czy aparat posiada czarną dźwignię? Tak, zgodnie ze specyfikacją serii TX3, dźwignia załączająca jest w kolorze czarnym.
