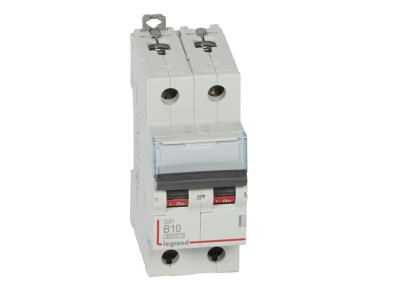

Wyłącznik nadprądowy S302 2P B 10A 6kA serii DX3 | 407507 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S302 serii DX3 od renomowanego producenta (symbol 407507) to dwubiegunowy aparat o charakterystyce B i prądzie znamionowym 10 A. Znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A według IEC/EN 60898-1 (oraz 10 kA według IEC/EN 60947-2 dla 230/400 V~), co gwarantuje skuteczne przerywanie zwarć w typowych instalacjach. Urządzenie zajmuje 2 moduły (szer. 17,5 mm) i przeznaczone jest do montażu na szynie TH35.

• Prąd znamionowy 10 A (charakterystyka B): Precyzyjna ochrona przed przeciążeniem i zwarciem w obwodach o małej i średniej wartości prądu rozruchowego (np. oświetlenie, gniazda).
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka skuteczność wyłączania zwarć zapewnia bezpieczeństwo instalacji i podłączonych urządzeń.
• Dwubiegunowa konstrukcja (2P, 230/400 V~): Odpowiednia do obwodów jednofazowych oraz jako zabezpieczenie w systemach wielofazowych.
• Szerokość 2 modułów (35 mm na szynie TH35): Oszczędne zagospodarowanie miejsca w rozdzielnicy – możliwość wygodnego łączenia z akcesoriami serii DX3 (styki pomocnicze, wyzwalacze, napędy, bloki różnicowoprądowe).
• Możliwość przyłączania szyn grzebieniowych i sztyftowych: Szybki i estetyczny montaż grupowy bez konieczności mostkowania przewodów.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE i jest zgodny z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Wyłącznik nadprądowy S302 serii DX3 znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych i przemysłowych, wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w instalacjach domowych i komercyjnych.
• Zabezpieczenie odbiorników sterowanych przez styczniki lub przekaźniki.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach rozdziału energii (kompatybilność z szynami HX3 do 125 A).
• Jako element zabezpieczający w układach automatyki budynkowej i małych obiektów przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Dopuszczalne jest stosowanie szyn grzebieniowych, styków pomocniczych, wyzwalaczy i napędów z serii DX3 oraz bloków różnicowoprądowych.

FAQ

• Czy wyłącznik ma podświetlenie lub sygnalizację LED? W standardowym wyposażeniu wyłącznik nie posiada podświetlenia. Stan łącza sygnalizuje czarna dźwignia załączająca (położenie I – załączony, O – wyłączony).
• Jaki jest stopień ochrony (IP) wyłącznika? Producent nie podaje stopnia ochrony obudowy. Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20 lub wyższy w zależności od typu obudowy. Zalecamy instalację w odpowiedniej rozdzielnicy.
• Czy wyłącznik nadaje się do obwodów z silnikami? Charakterystyka B zalecana jest do obwodów o małych prądach rozruchowych (np. oświetlenie, grzejniki). W przypadku silników o wyższych prądach rozruchu należy rozważyć zastosowanie charakterystyki C lub D – dobór powinien być wykonany przez projektanta.
