Wyłącznik nadprądowy S301 1P D 6A 6kA serii TX3 | 403717 Legrand

Opis i Kluczowe Cechy

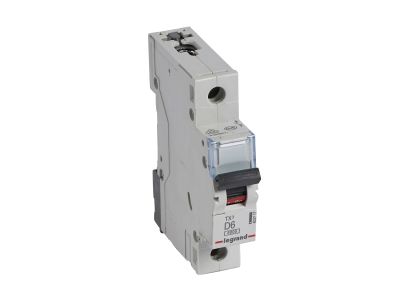

Wyłącznik nadprądowy S301 serii TX3 (symbol 403717) to jednobiegunowy aparat modułowy o charakterystyce D i prądzie znamionowym 6 A. Zapewnia skuteczną ochronę obwodów przed przeciążeniem i zwarciem, szczególnie w instalacjach z odbiornikami o wysokim prądzie rozruchowym. Znamionowa zwarciowa zdolność łączeniowa 6 kA zgodnie z IEC 60898-1 oraz 10 kA zgodnie z IEC 60947-2 gwarantuje pewne wyłączanie zwarć w sieciach 230/400 V~. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy. Montaż na szynie TH35.

• Prąd znamionowy 6 A: Odpowiedni do zabezpieczania obwodów o umiarkowanym obciążeniu, np. silników, transformatorów czy zasilaczy impulsowych, bez ryzyka nadmiernego przegrzania styków.
• Charakterystyka D (10–20 In): Selektywne wyzwalanie przy dużych prądach rozruchowych – idealna do odbiorników indukcyjnych i pojemnościowych.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Skuteczne przerywanie zwarć w sieciach 230/400 V~, zapewniające bezpieczeństwo instalacji i osób.
• Szerokość 1 moduł (17,5 mm): Kompaktowa konstrukcja umożliwiająca gęste upakowanie aparatury w rozdzielnicach i oszczędność miejsca.
• Możliwość rozbudowy: Łatwe dołączanie styków pomocniczych, wyzwalaczy wzrostowych i podnapięciowych oraz napędów silnikowych z serii DX3 – zwiększa funkcjonalność bez konieczności wymiany wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S301 TX3 spełnia wymagania norm IEC 60898-1 (dla domowych i podobnych instalacji elektrycznych) oraz IEC 60947-2 (dla przemysłowych urządzeń łączeniowych). Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce D wyłącznik nadaje się szczególnie do obwodów, w których występują wysokie prądy rozruchowe. Znajduje zastosowanie w następujących scenariuszach:

• Ochrona obwodów silników elektrycznych, transformatorów i dławików w instalacjach przemysłowych i komercyjnych.
• Zabezpieczanie zasilaczy impulsowych oraz układów oświetlenia LED z przeładowanymi kondensatorami.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej, hal produkcyjnych oraz obiektów infrastrukturalnych.
• Wykorzystanie jako element zabezpieczeń linii zasilających urządzenia z dużym prądem udarowym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S301 TX3 powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Aparat mocuje się na szynie TH35 (DIN) bez użycia narzędzi. Dopuszczalne jest przyłączanie przewodów w standardowym przekroju dostosowanym do prądu 6 A oraz korzystanie z szyn grzebieniowych lub sztyftowych. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Styki pomocnicze i wyzwalacze z serii DX3 montuje się w dedykowanych gniazdach z boku obudowy. Nie ma możliwości bezpośredniego podpięcia bloku różnicowoprądowego.

FAQ

• Czy wyłącznik nadprądowy S301 1P D 6A nadaje się do zabezpieczenia silnika? Tak, charakterystyka D została zaprojektowana do odbiorników o wysokim prądzie rozruchowym, dlatego doskonale sprawdza się w obwodach silnikowych i transformatorowych.
• Jaką zwarciową zdolność łączeniową ma ten wyłącznik? Zgodnie z normą IEC 60898-1 wynosi 6 kA dla napięcia 230/400 V~, natomiast według IEC 60947-2 wynosi 10 kA dla tego samego napięcia. Wartości te gwarantują bezpieczne wyłączenie w warunkach zwarcia.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnej wartości IP w specyfikacji. Standardowo w przypadku aparatury modułowej do rozdzielnic wewnętrznych przyjmuje się IP20 – jednak dla użytkowania poza rozdzielnicą należy stosować dodatkową ochronę.
