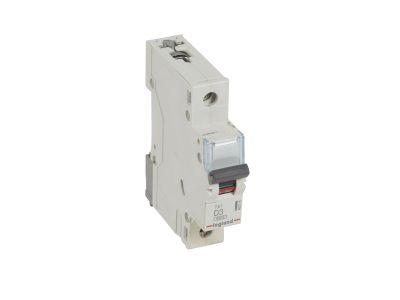

Wyłącznik nadprądowy S301 1P D 3A 6kA serii TX3 | 403715 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 serii TX3 to jednobiegunowy (1P) aparat modułowy o charakterystyce D i prądzie znamionowym 3 A. Zaprojektowany do ochrony instalacji 230/400 V przed zwarciami i przeciążeniami, zapewnia skuteczne wyłączanie w stanach awaryjnych. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Znamionowa zdolność łączeniowa: 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2) – gwarantuje bezpieczne wyłączanie prądów zwarciowych nawet w sieciach o dużym potencjale zwarciowym.
• Charakterystyka D: przystosowana do obwodów z dużymi prądami rozruchowymi, np. silników, transformatorów – minimalizuje ryzyko nieuzasadnionego wyzwolenia.
• Montaż na szynie TH35 (DIN): standardowe mocowanie w rozdzielnicach modułowych – szybki i pewny montaż.
• Możliwość przyłączania szyn grzebieniowych i sztyftowych: ułatwia zasilanie wielu wyłączników równolegle.
• Kompatybilność z akcesoriami serii DX3: możliwość rozbudowy o styki pomocnicze, wyzwalacze napięciowe lub napędy silnikowe.

Zgodność z Normami

Produkt jest zgodny z normami IEC 60898-1 (znamionowa zdolność łączeniowa 6 kA) oraz IEC 60947-2 (znamionowa zdolność łączeniowa 10 kA).

Zastosowanie

Wyłącznik nadprądowy S301 D 3A jest przeznaczony do zabezpieczania obwodów odbiorników o charakterze indukcyjnym i pojemnościowym, wymagających charakterystyki D. Sprawdza się w instalacjach przemysłowych i budynkowych.

• Zabezpieczanie obwodów silników elektrycznych w sterowniach i maszynach.
• Ochrona linii zasilających transformatory, dławiki i zasilacze impulsowe.
• Zabezpieczanie obwodów oświetleniowych z lampami wyładowczymi (HID) oraz LED o wysokim prądzie załączenia.
• Stosowanie w rozdzielnicach głównych i podrzędnych w obiektach przemysłowych i budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i sprawdzić brak napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Nie wolno podłączać bloków różnicowoprądowych – brak możliwości przyłączania.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S301 TX3? Wyłącznik posiada charakterystykę D, co oznacza wyzwalanie przy prądach zwarciowych w zakresie 10–20 krotności prądu znamionowego. Jest przeznaczony do obwodów o wysokim prądzie rozruchowym (silniki, transformatory).
• Jakie akcesoria można dołączyć do tego wyłącznika? Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy silnikowe z serii DX3. Istnieje również możliwość przyłączania szyn grzebieniowych lub sztyftowych.
• Jaka jest znamionowa zdolność łączeniowa wyłącznika? Zgodnie z normą IEC 60898-1 wynosi 6 kA, natomiast według IEC 60947-2 wynosi 10 kA dla napięcia 230/400 V~.
