Wyłącznik nadprądowy S301 1P D 20A 6000A serii TX3 | 403722 Legrand

Opis i Kluczowe Cechy

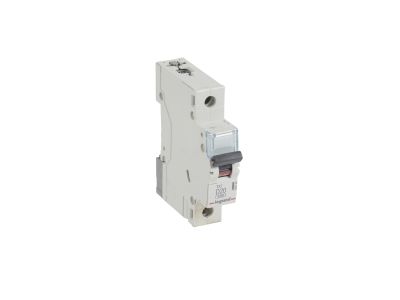

Wyłącznik nadprądowy S301 serii TX3 od producenta to jednobiegunowy aparat modułowy o charakterystyce D i prądzie znamionowym 20 A, przeznaczony do ochrony obwodów elektrycznych przed przeciążeniem i zwarciem. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (według IEC 60898-1) i 10 kA (według IEC 60947-2) zapewnia skuteczne wyłączanie prądów zwarciowych w instalacjach domowych i przemysłowych. Zajmuje 1 moduł (17,5 mm) na szynie TH35, co ułatwia zabudowę w rozdzielnicy.

• Prąd znamionowy 20 A: Zabezpiecza obwody o znacznym obciążeniu ciągłym, minimalizując ryzyko przegrzania przewodów i odbiorników.
• Charakterystyka D: Opóźnione wyzwalanie dostosowane do odbiorników o wysokim prądzie rozruchowym (silniki, transformatory) – zapobiega nieuzasadnionym wyłączeniom.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 60898-1) / 10 kA (IEC 60947-2): Gwarantuje bezpieczne przerwanie prądów zwarciowych w różnych warunkach sieci.
• Szerokość 1 moduł (17,5 mm): Oszczędza miejsce w rozdzielnicy, umożliwiając zabudowę większej liczby aparatów w ograniczonej przestrzeni.
• Możliwość rozbudowy: Akcesoria serii DX3 (styki pomocnicze, wyzwalacze, napędy) umożliwiają zdalne sterowanie i sygnalizację stanu łączeniowego.
• Montaż na szynie TH35 i łączenie listwami grzebieniowymi: Ułatwia szybki, uporządkowany montaż oraz rozdzielanie faz w rozdzielnicy.

Zgodność z Normami

Wyłącznik został zaprojektowany i wykonany zgodnie z wymaganiami norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego przydatność do ochrony obwodów zarówno w instalacjach niskiego napięcia, jak i zastosowaniach przemysłowych. Posiada oznaczenie CE i spełnia europejskie standardy bezpieczeństwa.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności zwarciowej wyłącznik nadaje się do ochrony obwodów z obciążeniami o charakterze indukcyjnym i wysokim prądzie rozruchowym. Idealny do:

• Ochrony obwodów silników elektrycznych – zabezpiecza przed przeciążeniem i zwarciem, dopuszczając chwilowe przeciążenia rozruchowe.
• Zabezpieczania linii zasilających transformatorów i dławików.
• Ochrony obwodów oświetleniowych z dużymi prądami załączania (np. lampy sodowe, LED z zasilaczami impulsowymi).
• Stosowania w rozdzielnicach sterowniczych i szafach przemysłowych jako główne zabezpieczenie obwodów odbiorników.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 w rozdzielnicy. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów oraz moment dokręcania zacisków muszą być zgodne z dokumentacją techniczną producenta. Wyłącznik można łączyć z szynami grzebieniowymi lub sztyftowymi. Nie jest możliwe bezpośrednie podłączanie bloków różnicowoprądowych – w razie potrzeby ochrony różnicowoprądowej należy zastosować osobny wyłącznik różnicowoprądowy.

FAQ

• Czy wyłącznik S301 TX3 można podłączyć do bloku różnicowoprądowego? Nie, konstrukcja wyłącznika nie umożliwia bezpośredniego łączenia z blokami różnicowoprądowymi. W przypadku konieczności ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik różnicowoprądowy w obwodzie.
• Jaka jest szerokość modułu i typ szyny montażowej? Wyłącznik zajmuje 1 moduł o szerokości 17,5 mm i montowany jest na standardowej szynie TH35 (DIN).
• Dlaczego wyłącznik ma charakterystykę D? Charakterystyka D oznacza opóźnione wyzwalanie przy prądach przeciążeniowych, co pozwala na przepuszczenie krótkotrwałych, wysokich prądów rozruchowych typowych dla silników, transformatorów i innych urządzeń indukcyjnych, bez zbędnego wyłączania obwodu.
