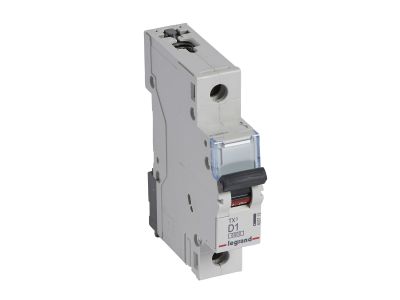

Wyłącznik nadprądowy S301 1P D 1A 6kA serii TX3 | 403713 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 serii TX3, jednobiegunowy, o prądzie znamionowym 1 A i charakterystyce D, przeznaczony do ochrony instalacji elektrycznych w obwodach o wysokich prądach rozruchowych. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A (wg IEC 60898-1) oraz 10 kA (wg IEC 60947-2) zapewnia skuteczne wyłączanie zwarć w sieciach 230/400 V~. Szerokość 1 modułu (17,5 mm) umożliwia oszczędne zagospodarowanie rozdzielnicy.

• Prąd znamionowy 1 A, charakterystyka D: Gwarantuje selektywną ochronę odbiorników o dużym udarze prądowym, takich jak silniki elektryczne, transformatory czy lampy wyładowcze, bez zbędnych wyłączeń podczas rozruchu.
• Zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka skuteczność gaszenia łuku zwarciowego pozwala bezpiecznie odłączyć uszkodzony obwód.
• Montaż na szynie TH35 (1 moduł): Kompaktowa konstrukcja upraszcza instalację w rozdzielnicach modułowych, a szerokość 17,5 mm ułatwia prowadzenie szyn grzebieniowych.
• Możliwość rozbudowy akcesoriami serii DX3: Łatwe dołączanie styków pomocniczych, wyzwalaczy wzrostowych i napędów – elastyczne dopasowanie do potrzeb automatyki.
• Dźwignia załączająca w kolorze czarnym: Intuicyjna obsługa i szybka identyfikacja stanu pracy wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S301 TX3 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC 60947-2 (10 kA przy 230/400 V~). Posiada certyfikację CE, potwierdzającą zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Charakterystyka D czyni ten wyłącznik idealnym rozwiązaniem do obwodów, w których występują wysokie prądy rozruchowe. Sprawdzi się szczególnie w:

• Ochronie silników elektrycznych w układach napędowych i pompach – bezpieczne wyłączanie zwarć przy zachowaniu ciągłości pracy podczas rozruchu.
• Zabezpieczaniu transformatorów sterowniczych i dławików – eliminacja fałszywych wyłączeń.
• Obwodach oświetlenia wyładowczego i LED z dużymi kondensatorami – ochrona przed przeciążeniem i zwarciem.
• Systemach automatyki przemysłowej gdzie wymagana jest selektywność i zdolność do pracy z obciążeniami indukcyjnymi.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S301 TX3 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie należy instalować na szynie TH35 w rozdzielnicy. Moment dokręcania śrub zaciskowych oraz przekrój przyłączanych przewodów muszą być dobrane zgodnie z zaleceniami producenta (maksymalny przekrój i siła docisku). Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Dopuszcza się stosowanie szyn grzebieniowych lub sztyftowych do łączenia grup obwodów.

FAQ

• Czy wyłącznik nadprądowy S301 TX3 ma podświetlenie? Wyłącznik nie posiada wbudowanego podświetlenia. Dźwignia załączająca jest czarna, a stan pracy (załączony/wyłączony) identyfikowany jest wizualnie po położeniu dźwigni.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20 – urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic. Nie jest odporny na wilgoć ani zapylenie.
• Czy mogę podłączyć blok różnicowoprądowy do tego wyłącznika? Nie, wyłącznik S301 TX3 nie posiada możliwości przyłączania bloków różnicowoprądowych. W celu uzyskania ochrony różnicowoprądowej należy zastosować osobne zabezpieczenie RCD.
