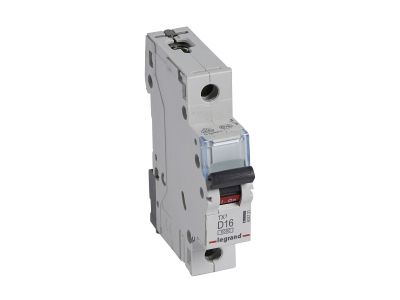

Wyłącznik nadprądowy S301 1P D 16A 6kA serii TX3 | 403721 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 w jednobiegunowej wersji 1P z charakterystyką D i prądem znamionowym 16 A, oznaczony symbolem 403721, to element serii TX3 przeznaczony do zabezpieczania obwodów odbiorczych. Dzięki zwarciowej zdolności łączeniowej 6 kA (IEC 60898-1) oraz 10 kA (IEC 60947-2) zapewnia skuteczną ochronę przed skutkami zwarć, a kompaktowa szerokość 1 modułu (17,5 mm) ułatwia optymalne zagospodarowanie rozdzielnicy.

• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Charakterystyka D: Zaprojektowana do ochrony instalacji z urządzeniami generującymi wysokie prądy rozruchowe, takimi jak silniki, transformatory czy sprężarki.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Gwarantuje niezawodne wyłączenie w przypadku zwarć o znacznej energii, chroniąc przewody i odbiorniki.
• Szerokość 1 modułu (17,5 mm): Pozwala na oszczędność miejsca w szafie rozdzielczej, ułatwiając rozbudowę instalacji.
• Możliwość wyposażenia w akcesoria serii DX³: Zapewnia elastyczną rozszerzalność o styki pomocnicze, wyzwalacze napięciowe oraz napędy, dostosowując wyłącznik do bardziej złożonych układów sterowania.

Zgodność z Normami

Wyłącznik nadprądowy S301 spełnia wymagania norm IEC 60898-1 (zwarciowa zdolność łączeniowa 6 kA przy 230/400 V~) oraz IEC 60947-2 (10 kA przy 230/400 V~). Produkt posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Charakterystyka D oraz parametry prądowe czynią ten wyłącznik odpowiednim do zabezpieczania obwodów z dużymi prądami rozruchowymi. Stosuje się go głównie w instalacjach przemysłowych i budynkach użyteczności publicznej.

• Ochrona obwodów silników elektrycznych, wentylatorów i pomp.
• Zabezpieczenie transformatorów oraz zasilaczy impulsowych w szafach sterowniczych.
• Instalacje oświetleniowe o charakterze indukcyjnym (np. lampy wyładowcze).
• Rozdzielnice w obiektach komercyjnych, gdzie wymagana jest podwyższona selektywność przy rozruchu odbiorników.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S301 może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po uprzednim odłączeniu napięcia w rozdzielnicy. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przed dokręceniem zacisków należy sprawdzić moment dokręcania zgodny z dokumentacją producenta oraz dobrać przekrój przewodów do prądu znamionowego 16 A. Nie zaleca się stosowania bloków różnicowoprądowych – wyłącznik nie umożliwia ich podłączenia.

FAQ

• Czy wyłącznik nadprądowy S301 403721 może być stosowany w obwodach z silnikami? Tak, charakterystyka D jest dedykowana do zabezpieczania obwodów o dużych prądach rozruchowych, takich jak silniki, transformatory i sprężarki.
• Jaka jest maksymalna zwarciowa zdolność łączeniowa? Zgodnie z normą IEC 60898-1 wynosi 6 kA przy 230/400 V~, natomiast według IEC 60947-2 – 10 kA przy 230/400 V~. Wartości te są podane przez producenta i gwarantują bezpieczne wyłączenie zwarć.
• Czy do wyłącznika można dołączyć blok różnicowoprądowy? Nie, producent wyklucza możliwość podłączenia bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy stosować dedykowane wyłączniki różnicowoprądowe.
