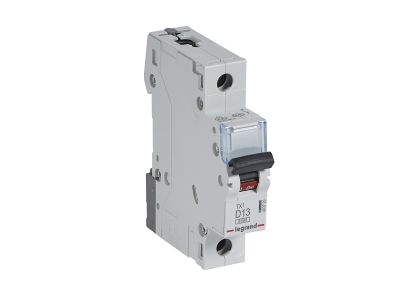

Wyłącznik nadprądowy S301 1P D 13A 6kA serii TX3 | 403720 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 403720 z serii TX3 to jednobiegunowy aparat modułowy o prądzie znamionowym 13 A i charakterystyce D. Zapewnia skuteczną ochronę przed zwarciami i przeciążeniami w obwodach o dużych prądach rozruchowych (np. silniki, transformatory). Dzięki znamionowej zdolności łączeniowej 6000 A według IEC 60898-1 oraz 10 000 A według IEC 60947-2 urządzenie gwarantuje bezpieczne wyłączenie nawet w trudnych warunkach zwarciowych. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 13 A z charakterystyką D: Opóźnione wyzwalanie zaprojektowane dla obwodów z dużym prądem rozruchowym – idealne do zabezpieczania silników, transformatorów i zasilaczy impulsowych.
• Znamionowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka skuteczność przerywania zwarć, zapewniająca bezpieczeństwo instalacji i personelu.
• Szerokość 1 modułu (17,5 mm): Kompaktowa budowa ułatwia zagęszczenie aparatury w rozdzielnicach modułowych.
• Montaż na szynie TH35: Szybki i pewny montaż zgodny ze standardem DIN, bez użycia narzędzi.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy umożliwiają rozbudowę funkcji sterowania i sygnalizacji.
• Czarna dźwignia załączająca: Wyraźne oznaczenie stanu pracy ułatwiające identyfikację w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2. Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymogami bezpieczeństwa. Urządzenie przeznaczone jest do pracy w sieciach 230/400 V AC.

Zastosowanie

Dzięki charakterystyce D wyłącznik sprawdza się w obwodach, gdzie występują wysokie prądy rozruchowe. Znajduje zastosowanie m.in. w:

• Ochronie obwodów silników elektrycznych, transformatorów oraz zasilaczy impulsowych.
• Zabezpieczaniu linii zasilających urządzenia o dużym prądzie załączania (np. sprężarki, pompy, klimatyzatory).
• Instalacjach przemysłowych i budynkowych wymagających selektywnego wyłączania zwarć.
• Rozdzielnicach modułowych, w których konieczna jest kompaktowa i elastyczna aparatura.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN). Moment dokręcania zacisków oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Wyłącznik może być łączony z szynami grzebieniowymi lub sztyftowymi; nie istnieje możliwość bezpośredniego przyłączania bloków różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S301 13 A char. D nadaje się do zabezpieczania silników? Tak, charakterystyka D została zaprojektowana do obwodów z dużymi prądami rozruchowymi, typowymi dla silników elektrycznych, transformatorów i zasilaczy.
• Jaką szerokość modułu ma ten wyłącznik? Zajmuje 1 moduł o szerokości 17,5 mm, co umożliwia oszczędne projektowanie rozdzielnic.
• Czy można do niego podłączyć blok różnicowoprądowy? Nie, dane techniczne wykluczają możliwość bezpośredniego przyłączania bloków RCD. Do ochrony różnicowoprądowej należy zastosować oddzielne urządzenia.
