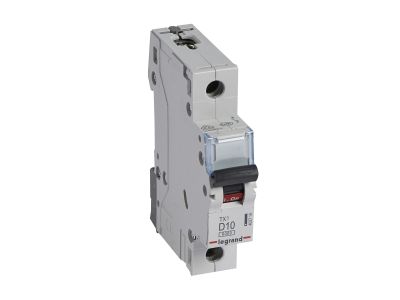

Wyłącznik nadprądowy S301 1P D 10A 6kA serii TX3 | 403719 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 serii TX3 firmy Hager (symbol 403719) to jednobiegunowe urządzenie ochronne o charakterystyce D i prądzie znamionowym 10 A. Dzięki szerokości 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy, a znamionowa zwarciowa zdolność łączeniowa wynosząca 6 kA (wg IEC 60898-1) lub 10 kA (wg IEC 60947-2) gwarantuje skuteczną ochronę w przypadku zwarcia. Przeznaczony do montażu na szynie TH35 i współpracy z akcesoriami serii DX3.

• Charakterystyka D (10 A): Zabezpiecza obwody o wysokim prądzie rozruchowym – silniki, transformatory, spawarki – tolerując chwilowe przeciążenia do 10–14 krotności prądu znamionowego bez zbędnego wyłączania.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA / 10 kA: Zapewnia bezpieczne przerwanie prądów zwarciowych w instalacjach przemysłowych i domowych – zgodnie z normami IEC 60898-1 oraz IEC 60947-2.
• Jednobiegunowy 230/400 V~: Chroni pojedynczy przewód fazowy w obwodach jednofazowych lub jako element rozdzielnicy trójfazowej (przy zastosowaniu odpowiedniego zabezpieczenia różnicowego poza urządzeniem).
• Szerokość 1 modułu (17,5 mm): Kompaktowa konstrukcja pozwala na gęste upakowanie aparatury w rozdzielnicy – więcej obwodów na tej samej powierzchni.
• Możliwość rozbudowy o akcesoria serii DX3: Łatwy montaż styków pomocniczych, wyzwalaczy wzrostowych/napięciowych oraz napędów zdalnych – zwiększa funkcjonalność bez wymiany wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S301 spełnia wymagania norm IEC 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Charakterystyka D oraz wysoka zdolność zwarciowa czynią ten wyłącznik idealnym wyborem do obwodów o dużych prądach rozruchowych. Stosuje się go głównie w:

• Ochronie silników elektrycznych (pompy, wentylatory, sprężarki) przed skutkami zwarć i przeciążeń.
• Zabezpieczaniu obwodów transformatorów, dławików i zasilaczy impulsowych.
• Instalacjach oświetleniowych z oprawami HID oraz innych odbiornikach o wysokim prądzie załączania.
• Rozdzielnicach głównych i podrzędnych w obiektach przemysłowych, handlowych oraz w budownictwie mieszkaniowym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (zgodnie z DIN EN 60715). Zaciski przyłączeniowe dokręcać momentem podanym w dokumentacji producenta; przekrój przewodów dobrać do prądu znamionowego 10 A oraz spodziewanego obciążenia. W przypadku stosowania szyn grzebieniowych lub sztyftowych należy upewnić się, że są one kompatybilne z tym modelem. Wyłącznik nie umożliwia bezpośredniego dołączenia bloków różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S301 posiada podświetlenie? Nie, wyłącznik nie jest wyposażony w podświetlenie. Dźwignia załączająca jest koloru czarnego, co ułatwia szybkie rozpoznanie stanu (załączony/wyłączony) w standardowej rozdzielnicy.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic. W warunkach zabudowy standardowo zapewnia stopień ochrony IP20 (ochrona przed dostępem palcem i przed ciałami stałymi ≥12,5 mm). Brak szczegółowych danych od producenta – zaleca się montaż w obudowie o odpowiednim IP dla danego środowiska.
• Jaka jest różnica między charakterystyką D a B lub C? Charakterystyka D dopuszcza najwyższe chwilowe przeciążenie (10–14 krotności prądu znamionowego) przed zadziałaniem, co zapobiega wyłączeniu w momencie rozruchu silników lub transformatorów. Charakterystyki B i C są zalecane odpowiednio do obwodów o niskim prądzie rozruchowym (np. gniazda) i mieszanych.
