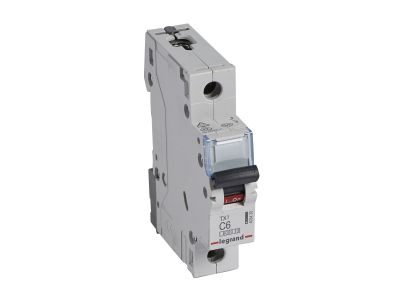

Wyłącznik nadprądowy S301 1P C 6A 6kA serii TX3 | 403430 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 serii TX3 od renomowanego producenta LEGRAND to wysokiej klasy aparat modułowy zaprojektowany z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 6 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem do ochrony obwodów, w których mogą występować umiarkowane prądy rozruchowe. Jednobiegunowa konstrukcja (1P) o szerokości zaledwie jednego modułu (17,5 mm) pozwala na optymalne zagospodarowanie przestrzeni w rozdzielnicy.

• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy IEC 60947-2, co gwarantuje wysoki poziom bezpieczeństwa i niezawodności w warunkach awaryjnych.
• Wszechstronność montażu: Wyłącznik jest przystosowany do montażu na standardowym wsporniku TH35 (szyna DIN), a jego konstrukcja umożliwia zasilanie zarówno za pomocą szyn grzebieniowych, jak i sztyftowych.
• Rozbudowa systemu: Aparat posiada możliwość doposażenia w akcesoria dodatkowe z serii DX3, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy, co pozwala na zdalne sterowanie i monitorowanie stanu instalacji.
• Design i ergonomia: Wyposażony w czytelną dźwignię załączającą w kolorze czarnym, zapewniającą pewny chwyt i szybką identyfikację stanu aparatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, zapewniając zdolność wyłączania 6 kA przy napięciu 230/400 V~. Dodatkowo, wyłącznik jest zgodny z normą przemysłową IEC 60947-2, gdzie jego zdolność zwarciowa graniczna osiąga wartość 10 kA, co potwierdza jego wytrzymałość w bardziej wymagających środowiskach technicznych.

Zastosowanie

Charakterystyka C wyłącznika nadprądowego LEGRAND TX3 sprawia, że jest on dedykowany do ochrony odbiorników o charakterze indukcyjnym oraz mieszanym. Jest to optymalny wybór dla:

• Obwodów oświetleniowych wykorzystujących nowoczesne źródła LED lub świetlówki, gdzie występują prądy udarowe.
• Zabezpieczania gniazd wtykowych w obiektach biurowych i przemysłowych.
• Małych silników elektrycznych oraz urządzeń sterowniczych w automatyce budynkowej.
• Instalacji, gdzie wymagana jest selektywność i wysoka odporność na zwarcia.

Wskazówki Montażowe

Instalacja wyłącznika powinna być przeprowadzona przez wykwalifikowanego elektryka. Aparat należy zatrzasnąć na szynie TH35. Dzięki kompatybilności z szynami łączeniowymi (grzebieniowymi i sztyftowymi), montażysta może w sposób estetyczny i trwały połączyć wiele aparatów w jednym rzędzie, minimalizując ryzyko błędów montażowych. Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Ważną informacją projektową jest fakt, że model ten nie pozwala na bezpośrednie przyłączanie bloków różnicowoprądowych, co należy uwzględnić przy planowaniu ochrony przeciwporażeniowej.

FAQ

• Czy do tego wyłącznika mogę podłączyć styk pomocniczy? Tak, wyłącznik serii TX3 jest w pełni kompatybilny z akcesoriami serii DX3, co obejmuje styki pomocnicze, sygnalizacyjne oraz wyzwalacze.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6kA odnosi się do normy budownictwa mieszkaniowego (IEC 60898-1), natomiast 10kA to parametr określony według normy przemysłowej (IEC 60947-2). Oznacza to, że aparat jest dopuszczony do pracy w obu tych środowiskach.
• Czy wyłącznik posiada miejsce na etykietę opisową? Tak, konstrukcja aparatów Legrand TX3 przewiduje miejsce na czytelne oznaczenie obwodu, co ułatwia późniejszą eksploatację rozdzielnicy.
