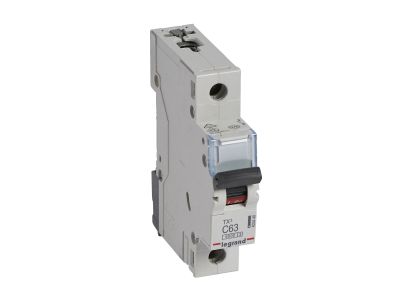

Wyłącznik nadprądowy S301 1P C 63A 6kA serii TX3 | 403440 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 z serii TX3 marki Legrand to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na obsługę obwodów o znacznym obciążeniu. Dzięki charakterystyce czasowo-prądowej typu C, wyłącznik jest przystosowany do ochrony odbiorników o zwiększonych prądach rozruchowych, zapewniając optymalny balans między czułością a niezawodnością zasilania.

• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A (6 kA) zgodnie z normą IEC 60898-1 oraz 10 kA według normy IEC 60947-2, co gwarantuje bezpieczeństwo instalacji w przypadku wystąpienia gwałtownych przeciążeń.
• Konstrukcja modułowa: Szerokość wynosząca dokładnie jeden moduł (17,5 mm) pozwala na efektywne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność: Wyłącznik umożliwia montaż dodatkowego wyposażenia z serii DX3, w tym styków pomocniczych, wyzwalaczy oraz napędów, co znacząco rozszerza funkcjonalność systemu sterowania i sygnalizacji.
• Ergonomia: Wyraźna, czarna dźwignia załączająca zapewnia intuicyjną obsługę i szybką identyfikację stanu aparatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Wyłącznik spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, osiągając zdolność łączeniową 6 kA przy napięciu 230/400 V~. Dodatkowo, aparat jest zgodny z normą przemysłową IEC 60947-2, gdzie jego zdolność zwarciowa wynosi 10 kA, co czyni go uniwersalnym rozwiązaniem zarówno do budownictwa mieszkaniowego, jak i obiektów komercyjnych.

Zastosowanie

Wyłącznik nadprądowy TX3 C63 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Ze względu na charakterystykę C, idealnie nadaje się do zabezpieczania obwodów zasilających urządzenia o charakterze indukcyjnym, takie jak silniki o małej mocy, wentylatory czy zaawansowane systemy oświetleniowe. Jest to kluczowy element systemów rozdziału energii w budynkach biurowych, halach magazynowych oraz w rozdzielnicach głównych budynków jednorodzinnych, gdzie wymagana jest wysoka obciążalność prądowa na poziomie 63 A.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Aparat jest przystosowany do szybkiego zatrzaskiwania na standardowym wsporniku TH35 (szyna DIN).
• Oszynowanie: Konstrukcja zacisków umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co skraca czas prefabrykacji rozdzielnicy i zapewnia pewność połączeń elektrycznych.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy prądzie 63 A.
• Ograniczenia: Należy pamiętać, że model ten nie posiada możliwości bezpośredniego przyłączenia bloków różnicowoprądowych.

FAQ

• Czy do tego wyłącznika mogę podłączyć styk pomocniczy? Tak, wyłącznik jest w pełni kompatybilny z akcesoriami serii DX3, co pozwala na montaż styków pomocniczych i sygnalizacyjnych.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6 kA odnosi się do normy budowlanej IEC 60898-1, natomiast 10 kA to zdolność zwarciowa według normy przemysłowej IEC 60947-2.
• Czy wyłącznik nadaje się do zabezpieczania gniazd wtykowych? Ze względu na prąd znamionowy 63 A, wyłącznik ten służy zazwyczaj jako zabezpieczenie główne lub zasilające podrozdzielnice, a nie bezpośrednio obwody gniazd końcowych.
