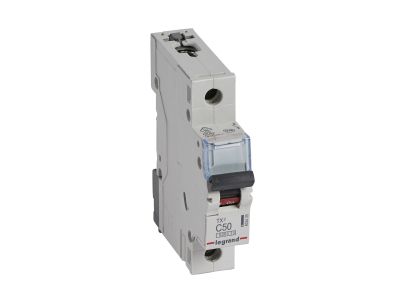

Wyłącznik nadprądowy S301 1P C 50A 6kA serii TX3 | 403439 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Legrand z serii TX3, o numerze referencyjnym 403439, to zaawansowane urządzenie zabezpieczające przeznaczone do ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Model ten charakteryzuje się prądem znamionowym wynoszącym 50 A, co pozwala na obsługę obwodów o znacznym obciążeniu. Urządzenie posiada charakterystykę wyzwalania typu C, co oznacza, że jest zoptymalizowane pod kątem odbiorników o zwiększonym prądzie rozruchowym, zapewniając stabilność pracy bez nieuzasadnionych zadziałań.

• Zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy IEC 60947-2, co gwarantuje wysoki poziom bezpieczeństwa w warunkach awaryjnych.
• Konstrukcja modułowa: Szerokość urządzenia to standardowe 17,5 mm (1 moduł), co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Kompatybilność: Wyłącznik umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne.
• Rozbudowa: Możliwość doposażenia w styki pomocnicze, wyzwalacze oraz napędy z renomowanej serii DX3 zwiększa funkcjonalność systemu automatyki budynkowej.
• Design: Ergonomiczna dźwignia załączająca w kolorze czarnym zapewnia czytelną sygnalizację stanu pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, osiągając zdolność łączeniową 6 kA przy napięciu 230/400 V~. Dodatkowo, aparat jest zgodny z normą przemysłową IEC 60947-2, gdzie jego zdolność zwarciowa określona jest na poziomie 10 kA, co czyni go rozwiązaniem uniwersalnym, gotowym do pracy w wymagających środowiskach technicznych.

Zastosowanie

Wyłącznik S301 C50 serii TX3 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w sektorze przemysłowym. Dzięki charakterystyce C, idealnie nadaje się do zabezpieczania obwodów zasilających urządzenia o charakterze indukcyjnym, takie jak silniki o mniejszej mocy, wentylatory czy zaawansowane systemy oświetleniowe. Jest to kluczowy element rozdzielnic głównych i oddziałowych, gdzie wymagana jest niezawodność i precyzja ochrony przy prądach roboczych dochodzących do 50 A.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do szybkiego montażu na standardowym wsporniku montażowym TH35 (szyna DIN). Podczas instalacji należy zwrócić uwagę na:

• Prawidłowe dokręcenie zacisków w celu uniknięcia wzrostu rezystancji przejścia i przegrzewania się styków.
• Zastosowanie odpowiednich szyn łączeniowych (grzebieniowych lub sztyftowych) dla zapewnienia trwałego i pewnego połączenia elektrycznego.
• Zachowanie odpowiedniej przestrzeni wokół aparatu dla optymalnej cyrkulacji powietrza, szczególnie przy pełnym obciążeniu 50 A.
• Należy pamiętać, że model ten nie posiada możliwości przyłączenia bloków różnicowoprądowych.

FAQ

• Czy do tego wyłącznika mogę podłączyć styk pomocniczy? Tak, wyłączniki serii TX3 są w pełni kompatybilne z akcesoriami z serii DX3, co obejmuje styki pomocnicze, sygnalizacyjne oraz wyzwalacze wzrostowe i podnapięciowe.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6 kA odnosi się do normy budownictwa ogólnego (IEC 60898-1), natomiast 10 kA to zdolność łączeniowa według normy przemysłowej (IEC 60947-2). Oznacza to, że aparat jest dopuszczony do pracy w obu tych segmentach.
• Czy wyłącznik obsługuje szyny widełkowe? Opis producenta wskazuje na możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych, co jest standardem w systemach Legrand TX3/DX3.
