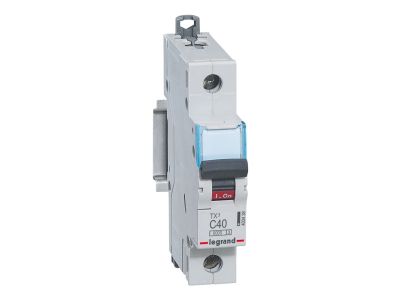

Wyłącznik nadprądowy S301 1P C 40A 6kA serii TX3 | 403438 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy LEGRAND z serii TX3 o numerze katalogowym 403438 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Jako aparat jednobiegunowy (1P), służy do skutecznej ochrony obwodów przed skutkami przeciążeń oraz zwarć. Prąd znamionowy wynoszący 40 A pozwala na obsługę obwodów o znacznym obciążeniu, zapewniając ciągłość zasilania przy zachowaniu najwyższych standardów bezpieczeństwa. Urządzenie charakteryzuje się zdolnością zwarciową na poziomie 6000 A zgodnie z normą IEC 60898-1, co czyni go idealnym rozwiązaniem dla budownictwa mieszkaniowego oraz komercyjnego.

• Charakterystyka C: Przeznaczona do urządzeń o zwiększonym prądzie rozruchowym, zapewniająca optymalny balans między czułością a stabilnością pracy.
• Kompaktowa budowa: Szerokość wynosząca zaledwie jeden moduł (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.
• Wszechstronność połączeń: Możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych ułatwia prefabrykację rozdzielnic.
• Kompatybilność: Aparat może być wyposażony w dodatkowe styki pomocnicze, wyzwalacze oraz napędy z renomowanej serii DX3, co znacząco rozszerza jego funkcjonalność.
• Design: Ergonomiczna dźwignia załączająca w kolorze czarnym zapewnia czytelną sygnalizację stanu pracy urządzenia.

Zgodność z Normami

Wyłącznik Legrand TX3 został poddany rygorystycznym testom, aby sprostać wymaganiom nowoczesnego elektrotechniki. Urządzenie spełnia wymagania normy IEC 60898-1, osiągając znamionową zwarciową zdolność łączeniową 6000 A przy napięciu 230/400 V~. Dodatkowo, aparat wykazuje zgodność z normą przemysłową IEC 60947-2, gdzie jego zdolność zwarciowa wynosi 10 kA. Taka dwutorowa certyfikacja gwarantuje niezawodność zarówno w instalacjach domowych, jak i w bardziej wymagających aplikacjach przemysłowych.

Zastosowanie

Dzięki charakterystyce wyzwalania typu C oraz prądowi znamionowemu 40 A, wyłącznik ten znajduje szerokie zastosowanie w zabezpieczaniu obwodów odbiorczych, w których mogą występować przejściowe przetężenia. Jest szczególnie polecany do:

• Zabezpieczania obwodów gniazd wtykowych w warsztatach i obiektach komercyjnych.
• Ochrony silników o małej mocy oraz urządzeń klimatyzacyjnych.
• Zasilania zaawansowanych systemów oświetleniowych o dużym prądzie załączenia.
• Rozdzielnic głównych i podrozdzielnic w budynkach wielorodzinnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami. Wyłącznik jest przystosowany do szybkiego montażu na standardowym wsporniku TH35 (szyna DIN). Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Dzięki kompatybilności z szynami łączeniowymi (grzebieniowymi i sztyftowymi), instalator może w sposób estetyczny i bezpieczny połączyć wiele aparatów w jednym rzędzie. Należy pamiętać, że model ten nie współpracuje z blokami różnicowoprądowymi.

FAQ

• Czy do tego wyłącznika mogę podłączyć styk pomocniczy? Tak, aparat jest w pełni kompatybilny z akcesoriami serii DX3, takimi jak styki pomocnicze, sygnalizacyjne czy wyzwalacze wzrostowe.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6kA odnosi się do normy domowej IEC 60898-1, natomiast 10kA do normy przemysłowej IEC 60947-2. Oznacza to, że urządzenie jest bardzo wytrzymałe i bezpieczne w różnych warunkach eksploatacji.
• Czy wyłącznik posiada miejsce na etykietę opisową? Tak, konstrukcja serii TX3 przewiduje miejsce na czytelne oznaczenie obwodu, co ułatwia późniejszą eksploatację instalacji.
