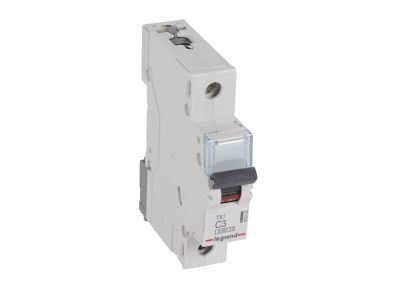

Wyłącznik nadprądowy S301 1P C 3A 6kA serii TX3 | 403428 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Legrand z serii TX3 o numerze katalogowym 403428 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Jako aparat jednobiegunowy (1P), służy do skutecznej ochrony obwodów przed skutkami przeciążeń oraz zwarć. Prąd znamionowy o wartości 3 A sprawia, że jest to idealne rozwiązanie do zabezpieczania odbiorników o niskim poborze mocy, wymagających precyzyjnej ochrony. Charakterystyka wyzwalania typu C oznacza, że wyłącznik jest przystosowany do obsługi urządzeń o umiarkowanych prądach rozruchowych, zapewniając optymalny balans między czułością a stabilnością pracy.

• Zdolność zwarciowa: Urządzenie charakteryzuje się znamionową zwarciową zdolnością łączeniową na poziomie 6000 A (6 kA) zgodnie z normą IEC 60898-1, co gwarantuje bezpieczeństwo instalacji w typowych warunkach budownictwa mieszkaniowego i komercyjnego.
• Modułowość: Standardowa szerokość wynosząca 17,5 mm (1 moduł) pozwala na efektywne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność: Wyłącznik umożliwia współpracę z szynami łączeniowymi grzebieniowymi oraz sztyftowymi, co znacząco przyspiesza prace montażowe i poprawia estetykę okablowania.
• Rozbudowa: Aparat może być wyposażony w dodatkowe styki pomocnicze, wyzwalacze oraz napędy z renomowanej serii DX3, co zwiększa funkcjonalność systemu automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w wymagających aplikacjach inżynieryjnych. Wyłącznik spełnia wymagania normy IEC 60898-1 dla napięcia 230/400 V~, gdzie jego zdolność łączeniowa wynosi 6 kA. Dodatkowo, aparat wykazuje zgodność z normą przemysłową IEC 60947-2, osiągając w jej ramach zdolność łączeniową na poziomie 10 kA, co czyni go wszechstronnym rozwiązaniem zarówno do zastosowań domowych, jak i wybranych aplikacji przemysłowych.

Zastosowanie

Wyłącznik nadprądowy S301 C3 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Dzięki charakterystyce C i niskiemu prądowi znamionowemu 3 A, jest on szczególnie polecany do:

• Zabezpieczania obwodów sterowania i automatyki, gdzie występują niewielkie prądy robocze.
• Ochrony zaawansowanych układów oświetleniowych LED o specyficznej charakterystyce załączania.
• Zabezpieczania transformatorów sterowniczych oraz małych silników elektrycznych.
• Zastosowań w rozdzielnicach głównych i oddziałowych w budynkach użyteczności publicznej oraz biurowcach.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do szybkiego montażu na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki ergonomicznej konstrukcji zacisków, możliwe jest pewne i trwałe przyłączenie przewodów. Należy zwrócić uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Czarna dźwignia załączająca pozwala na jednoznaczną identyfikację stanu aparatu, a brak możliwości przyłączenia bloków różnicowoprądowych należy uwzględnić na etapie projektowania selektywności zabezpieczeń.

FAQ

• Czy do tego wyłącznika mogę podłączyć styk pomocniczy? Tak, konstrukcja serii TX3 pozwala na doposażenie wyłącznika w akcesoria z serii DX3, w tym styki pomocnicze i sygnalizacyjne.
• Jaka jest różnica między 6 kA a 10 kA w tym modelu? Wartość 6 kA odnosi się do normy budowlanej IEC 60898-1, natomiast 10 kA do normy przemysłowej IEC 60947-2. Oznacza to, że aparat jest dopuszczony do pracy w obu tych środowiskach przy zachowaniu odpowiednich parametrów sieci.
• Czy wyłącznik obsługuje szyny grzebieniowe? Tak, aparat jest w pełni przystosowany do zasilania za pomocą szyn grzebieniowych oraz sztyftowych, co ułatwia mostkowanie wielu modułów w jednym rzędzie.
