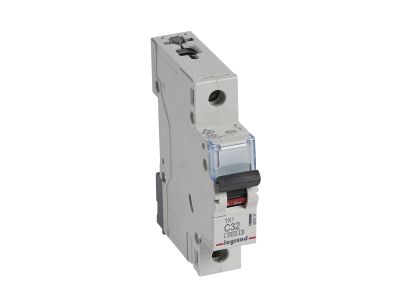

Wyłącznik nadprądowy S301 1P C 32A 6kA serii TX3 | 403437 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301 serii TX3 od renomowanego producenta LEGRAND to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Model o numerze katalogowym 403437 charakteryzuje się prądem znamionowym wynoszącym 32 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem dla obwodów o zwiększonych prądach rozruchowych. Urządzenie posiada znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy IEC 60947-2, co gwarantuje wysoki poziom bezpieczeństwa i niezawodność w przypadku wystąpienia zwarć w instalacji.

• Konstrukcja jednobiegunowa (1P): Przeznaczona do pracy w sieciach o napięciu znamionowym 230/400 V~.
• Charakterystyka C: Zapewnia optymalną ochronę odbiorników o charakterze indukcyjnym i mieszanym.
• Kompaktowa budowa: Szerokość urządzenia to zaledwie jeden moduł 17,5 mm, co pozwala na oszczędność miejsca w rozdzielnicy.
• Kompatybilność: Możliwość rozbudowy o styki pomocnicze, wyzwalacze oraz napędy z serii DX3 znacząco podnosi funkcjonalność systemu.
• Ergonomia: Wyraźna, czarna dźwignia załączająca ułatwia identyfikację stanu aparatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych standardów bezpieczeństwa obowiązujących w Unii Europejskiej. Wyłącznik spełnia wymagania normy IEC 60898-1, która definiuje parametry pracy w instalacjach domowych i podobnych, oferując zdolność zwarciową 6 kA. Dodatkowo, aparat jest zgodny z normą przemysłową IEC 60947-2, gdzie jego zdolność łączeniowa wzrasta do 10 kA, co potwierdza jego wysoką wytrzymałość mechaniczną i elektryczną w wymagających warunkach eksploatacyjnych.

Zastosowanie

Wyłącznik nadprądowy TX3 C32A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Dzięki charakterystyce C, jest on szczególnie polecany do zabezpieczania:

• Obwodów gniazd wtykowych zasilających urządzenia o większej mocy.
• Silników elektrycznych o niewielkich mocach i umiarkowanym prądzie rozruchu.
• Systemów oświetleniowych wykorzystujących lampy wyładowcze lub LED o wysokim prądzie startowym.
• Podrozdzielnic w obiektach biurowych i warsztatowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami. Wyłącznik jest przystosowany do szybkiego montażu na standardowym wsporniku montażowym TH35 (szyna DIN). System zacisków pozwala na przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco skraca czas prefabrykacji rozdzielnicy i zapewnia pewność połączeń elektrycznych. Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków. Ważną informacją projektową jest brak możliwości przyłączania bloków różnicowoprądowych bezpośrednio do tego modelu.

FAQ

• Czy do tego wyłącznika mogę dołożyć styk pomocniczy? Tak, seria TX3 jest w pełni kompatybilna z akcesoriami z serii DX3, takimi jak styki pomocnicze, sygnalizacyjne czy wyzwalacze wzrostowe.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka C, zastosowana w tym modelu, pozwala na krótkotrwałe przeciążenia prądowe (np. podczas startu silnika) bez zbędnego wyzwalania zabezpieczenia, w przeciwieństwie do szybszej charakterystyki B.
• Czy aparat można zasilać od góry i od dołu? Tak, konstrukcja zacisków umożliwia elastyczne podejście zasilaniem, jednak zaleca się zachowanie spójności w całej rozdzielnicy.
