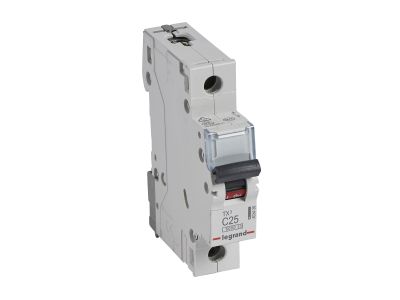

Wyłącznik nadprądowy S301 1P C 25A 6kA serii TX3 | 403436 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Legrand z serii TX3 o numerze referencyjnym 403436 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Jako aparat jednobiegunowy (1P), przeznaczony jest do ochrony obwodów przed skutkami przeciążeń oraz zwarć. Prąd znamionowy wynoszący 25 A w połączeniu z charakterystyką wyzwalania typu C sprawia, że urządzenie idealnie nadaje się do obwodów, w których występują urządzenia o zwiększonym prądzie rozruchowym.

• Zdolność zwarciowa: Urządzenie charakteryzuje się znamionową zwarciową zdolnością łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy przemysłowej IEC 60947-2, co gwarantuje wysoki poziom bezpieczeństwa i niezawodność w trudnych warunkach eksploatacyjnych.
• Kompaktowa budowa: Szerokość modułowa wynosi standardowe 17,5 mm (1 moduł), co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Wszechstronność połączeń: Konstrukcja zacisków umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace monterskie i zapewnia pewny styk elektryczny.
• Rozbudowa: Aparat posiada możliwość doposażenia w akcesoria dodatkowe z serii DX3, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co zwiększa funkcjonalność systemu automatyki budynkowej.
• Estetyka i ergonomia: Wyraźna, czarna dźwignia załączająca pozwala na szybką identyfikację stanu aparatu.

Zgodność z Normami

Wyłącznik Legrand TX3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość wykonania. Spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, zapewniając zdolność wyłączania 6 kA przy napięciu 230/400 V~. Dodatkowo, aparat jest zgodny z normą IEC 60947-2, która definiuje parametry dla zastosowań przemysłowych, oferując w tym zakresie zdolność łączeniową na poziomie 10 kA. Taka dwutorowość certyfikacji czyni go produktem uniwersalnym i bezpiecznym w każdym segmencie rynku elektroinstalacyjnego.

Zastosowanie

Dzięki charakterystyce C, wyłącznik ten znajduje szerokie zastosowanie w instalacjach, gdzie odbiorniki generują prądy udarowe podczas załączania. Jest to optymalny wybór dla:

• Obwodów gniazd wtykowych w budownictwie mieszkaniowym i komercyjnym.
• Zabezpieczania silników o małej mocy oraz układów sterowania.
• Instalacji oświetleniowych wykorzystujących lampy wyładowcze lub nowoczesne panele LED o wysokim prądzie startowym.
• Rozdzielnic głównych i oddziałowych w obiektach biurowych, gdzie wymagana jest wysoka selektywność i niezawodność zasilania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Aparat jest przystosowany do zatrzaskiwania na standardowym wsporniku TH35 (szyna DIN), co zapewnia stabilne osadzenie w rozdzielnicy.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków (zaleca się stosowanie wkrętaków dynamometrycznych).
• Oszynowanie: Możliwość zasilania od góry lub od dołu za pomocą szyn łączeniowych (grzebieniowych lub sztyftowych) pozwala na estetyczne i bezpieczne mostkowanie aparatów w rzędzie.
• Akcesoria: W przypadku montażu styków pomocniczych DX3, należy je zamontować po lewej stronie wyłącznika przed jego ostatecznym zamocowaniem na szynie.

FAQ

• Czy do tego modelu można podłączyć blok różnicowoprądowy? Nie, konstrukcja serii TX3 w tym konkretnym wykonaniu nie przewiduje możliwości przyłączania bloków różnicowoprądowych.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka C, zastosowana w tym modelu, pozwala na późniejsze zadziałanie wyzwalacza magnetycznego w porównaniu do charakterystyki B, co zapobiega zbędnemu wyłączaniu prądu przy rozruchu urządzeń indukcyjnych.
• Czy wyłącznik współpracuje z szynami innych producentów? Wyłącznik jest zoptymalizowany pod systemy szynowe Legrand, jednak standardowe szyny sztyftowe i grzebieniowe zgodne z wymiarami DIN powinny być kompatybilne.
