Wyłącznik nadprądowy S301 1P C 20A 6kA serii TX3 | 403435 Legrand

Opis i Kluczowe Cechy

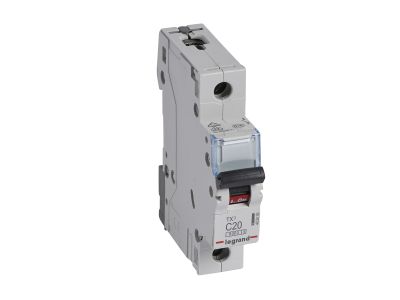

Wyłącznik nadprądowy S301 z serii TX3 renomowanej marki LEGRAND to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20 A oraz charakterystyką wyzwalania typu C, co czyni je idealnym do ochrony obwodów, w których mogą występować umiarkowane prądy rozruchowe. Wyłącznik posiada jeden biegun (1P) i zajmuje w rozdzielnicy standardową szerokość jednego modułu, czyli 17,5 mm. Kluczowym atutem serii TX3 jest wysoka znamionowa zwarciowa zdolność łączeniowa, która według normy IEC 60898-1 wynosi 6000 A, natomiast według normy przemysłowej IEC 60947-2 osiąga wartość 10 kA przy napięciu 230/400 V~. Czarna dźwignia załączająca zapewnia czytelną sygnalizację stanu pracy aparatu, a solidna konstrukcja gwarantuje długowieczność i niezawodność w wymagających warunkach eksploatacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych standardów bezpieczeństwa, co potwierdzają liczne certyfikaty. Wyłącznik spełnia wymagania normy IEC 60898-1, dedykowanej dla instalacji domowych i podobnych, oferując zdolność zwarciową na poziomie 6000 A. Dodatkowo, aparat jest zgodny z normą IEC 60947-2, co pozwala na jego stosowanie w aplikacjach przemysłowych, gdzie wymagana jest wyższa wytrzymałość zwarciowa wynosząca 10 kA. Taka dwutorowość certyfikacji świadczy o uniwersalności urządzenia i jego wysokiej jakości technicznej.

Zastosowanie

Dzięki charakterystyce C, wyłącznik nadprądowy Legrand TX3 20A znajduje szerokie zastosowanie w ochronie odbiorników o charakterze indukcyjnym oraz mieszanym. Jest to optymalny wybór dla obwodów gniazd wtykowych, systemów oświetleniowych z lampami wyładowczymi oraz mniejszych silników elektrycznych, gdzie prąd rozruchowy jest wyższy niż w przypadku standardowych odbiorników rezystancyjnych. Urządzenie doskonale sprawdza się zarówno w budownictwie mieszkaniowym, jak i w obiektach komercyjnych oraz przemysłowych, zapewniając skuteczną ochronę przed skutkami przeciążeń i zwarć.

Wskazówki Montażowe

Montaż wyłącznika jest szybki i intuicyjny dzięki przystosowaniu do standardowego wspornika montażowego TH35 (szyna DIN). Aparat oferuje dużą elastyczność w zakresie oprzewodowania – umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco porządkuje strukturę rozdzielnicy i skraca czas instalacji. Ważną cechą konstrukcyjną jest możliwość rozbudowy systemu o akcesoria dodatkowe z serii DX3, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne. Należy jednak pamiętać, że model ten nie posiada możliwości bezpośredniego przyłączenia bloków różnicowoprądowych. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały i bezpieczny kontakt elektryczny.

FAQ

• Czy ten wyłącznik nadaje się do ochrony silników? Tak, charakterystyka C jest odpowiednia dla urządzeń o zwiększonym prądzie rozruchowym, w tym dla wielu typów silników elektrycznych o mocy dopasowanej do prądu znamionowego 20A.
• Jakie akcesoria mogę zamontować do tego wyłącznika? Wyłącznik jest kompatybilny z szeroką gamą akcesoriów serii DX3, w tym ze stykami pomocniczymi i sygnalizacyjnymi oraz wyzwalaczami.
• Czy mogę użyć szyny grzebieniowej do połączenia kilku takich wyłączników? Tak, konstrukcja zacisków pozwala na wygodne łączenie aparatów za pomocą szyn grzebieniowych lub sztyftowych.
• Jaka jest szerokość tego urządzenia? Wyłącznik zajmuje dokładnie jeden moduł w rozdzielnicy, co odpowiada szerokości 17,5 mm.
